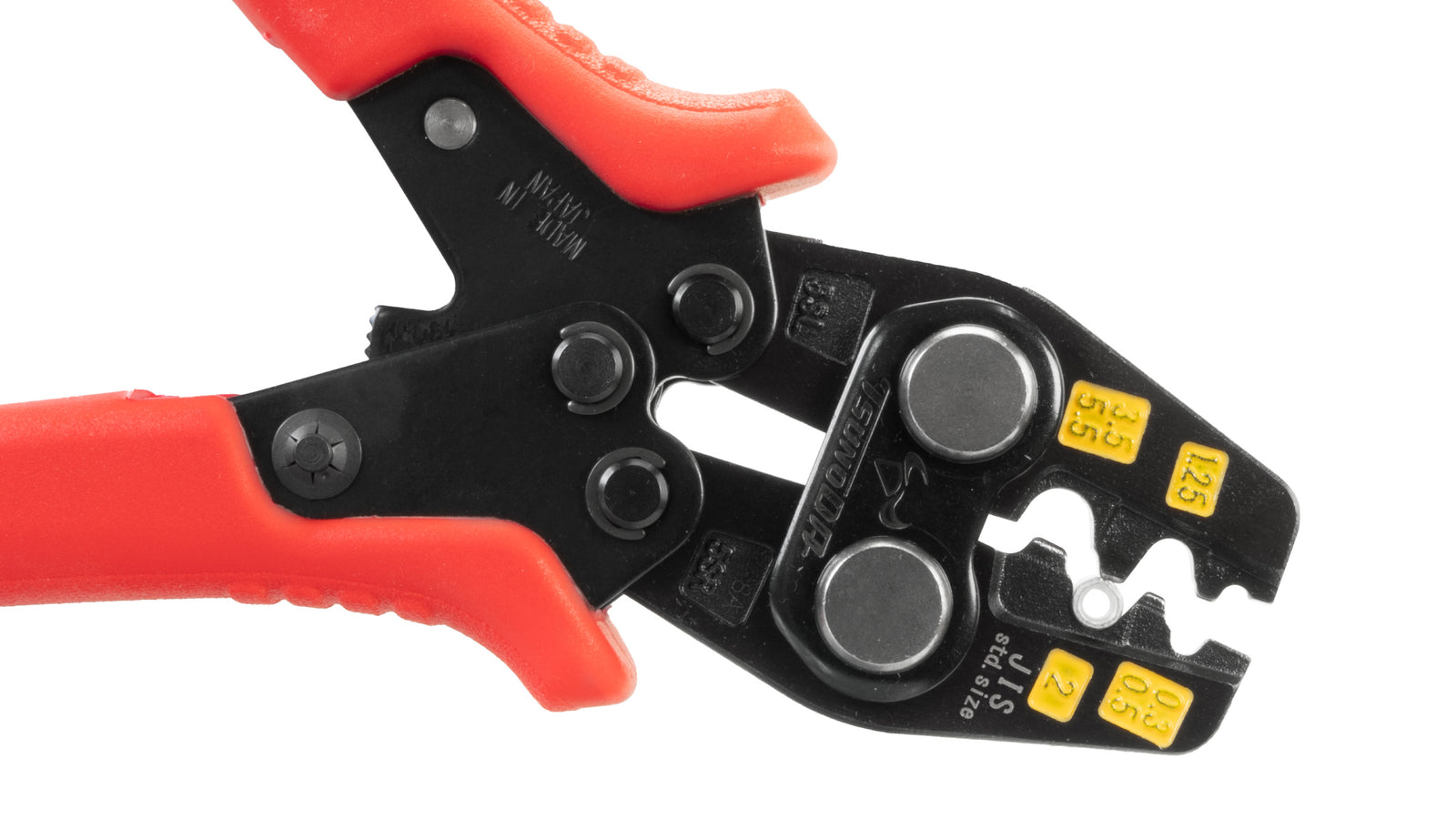

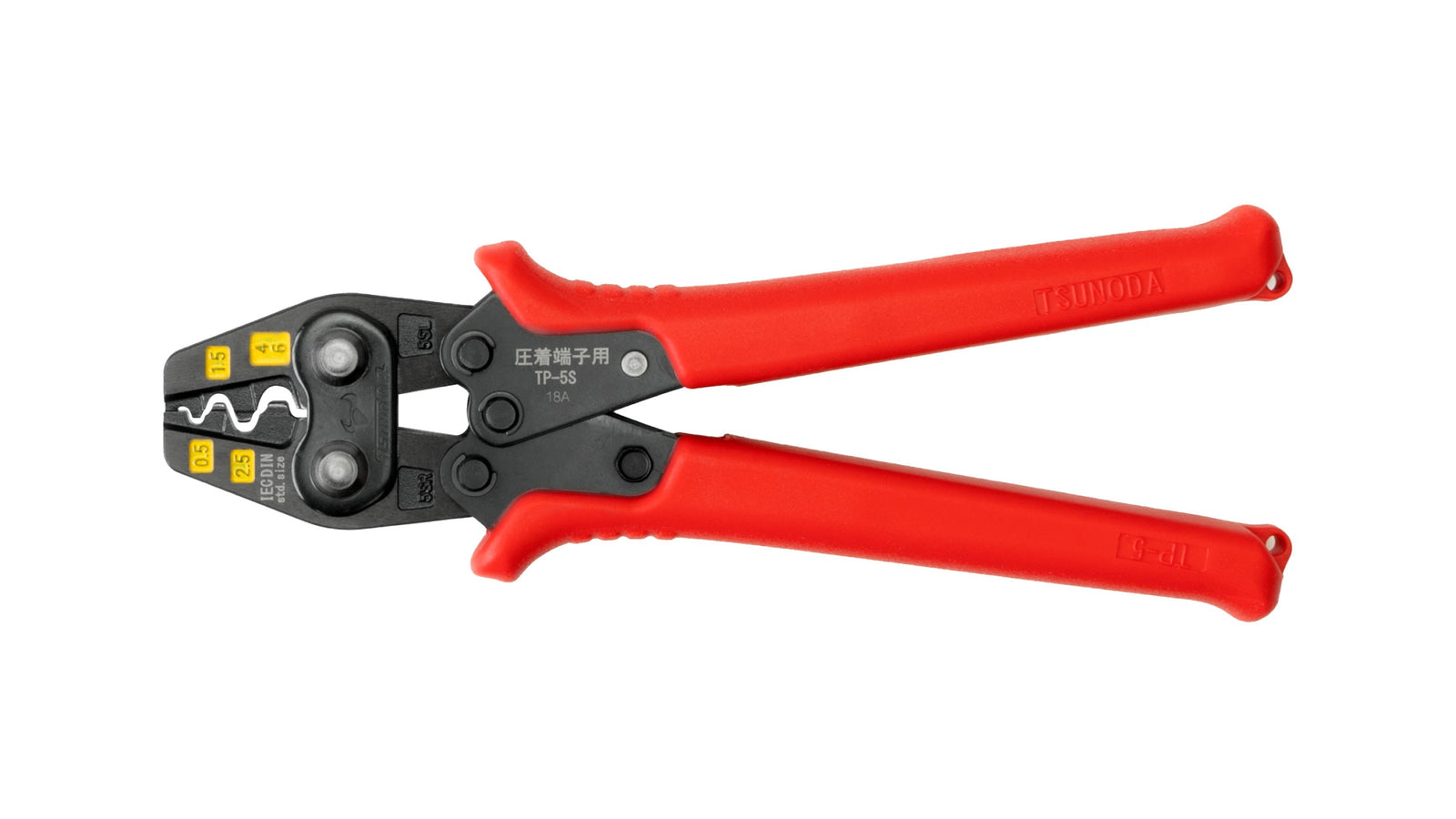

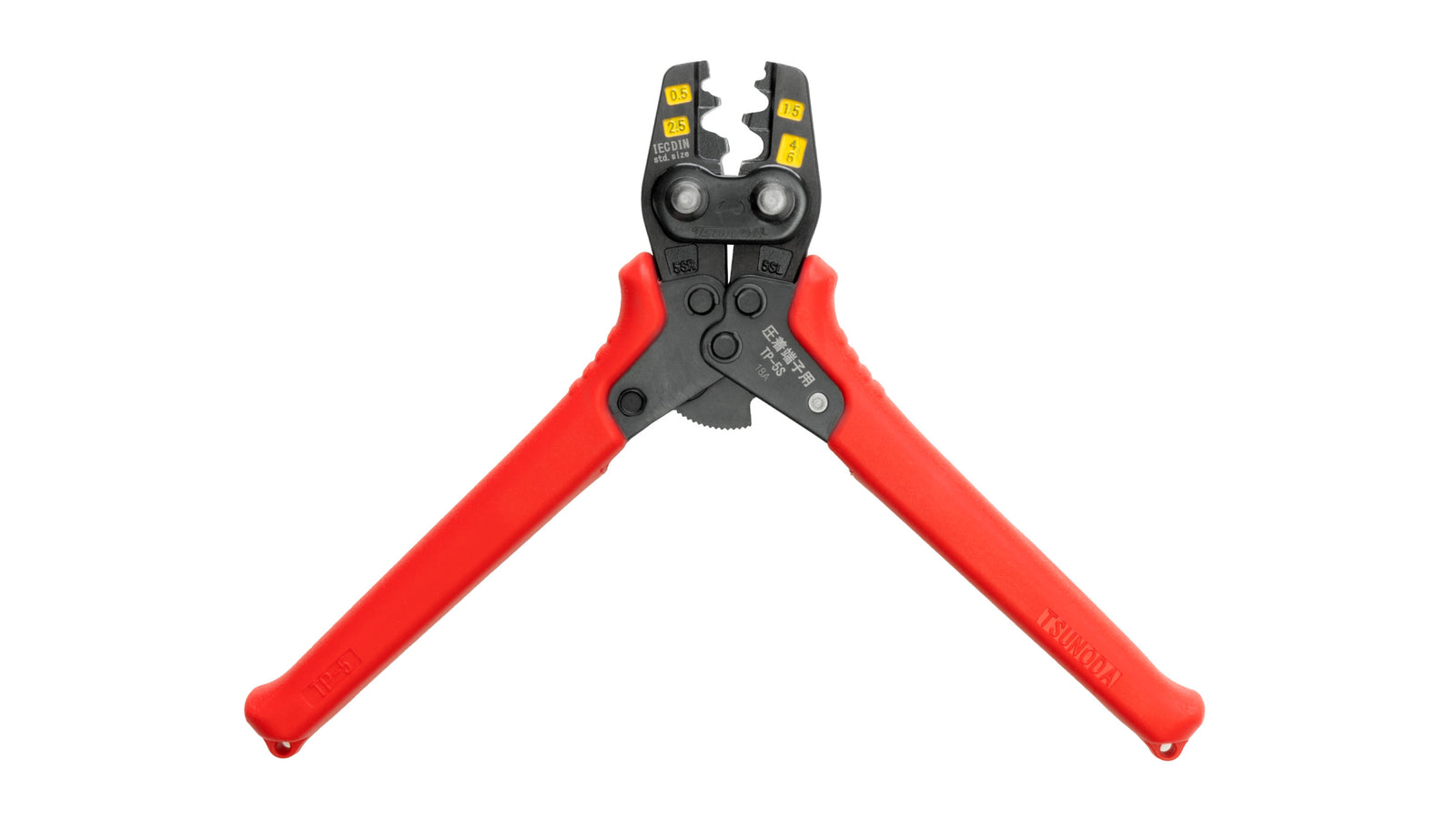

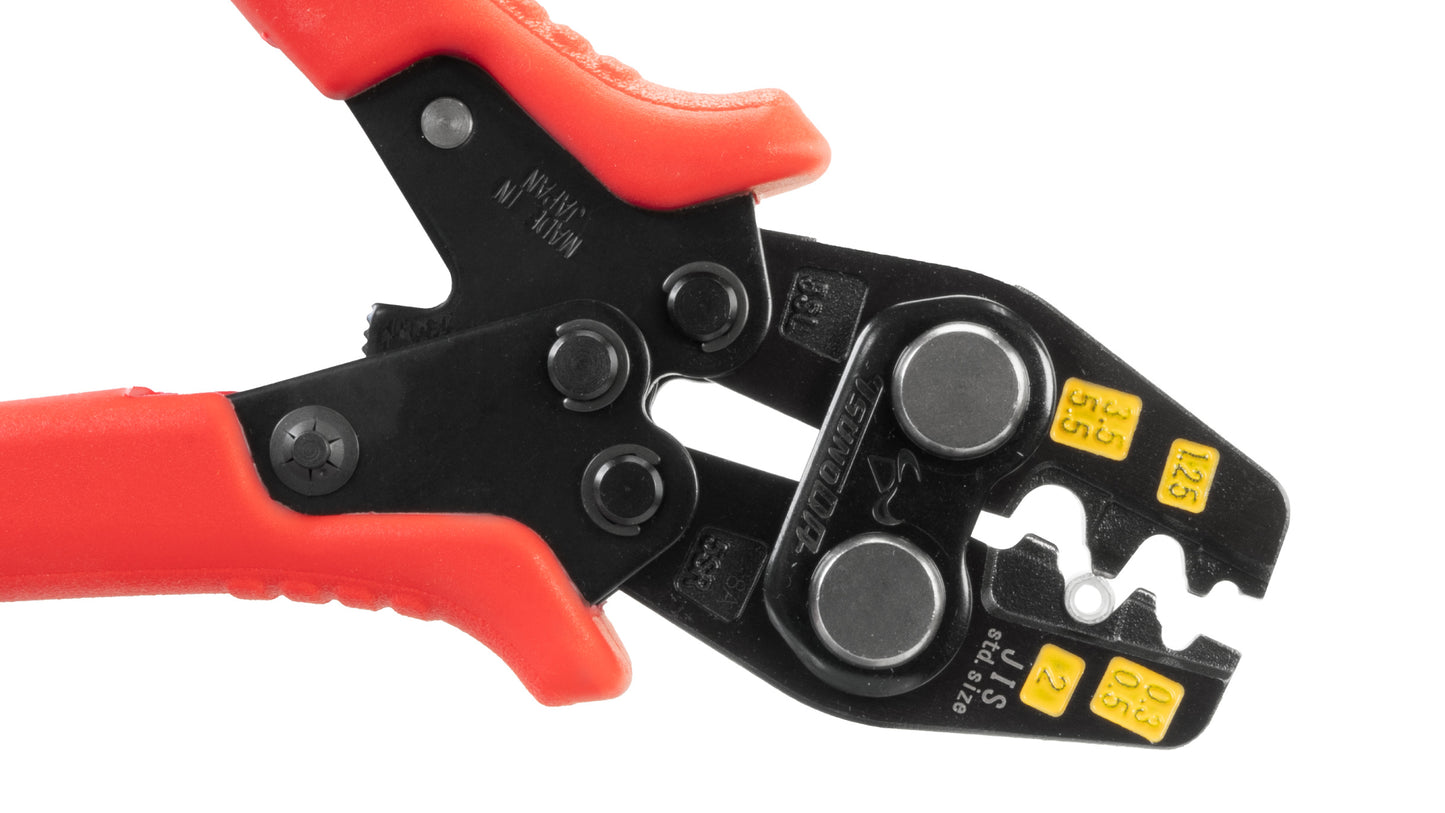

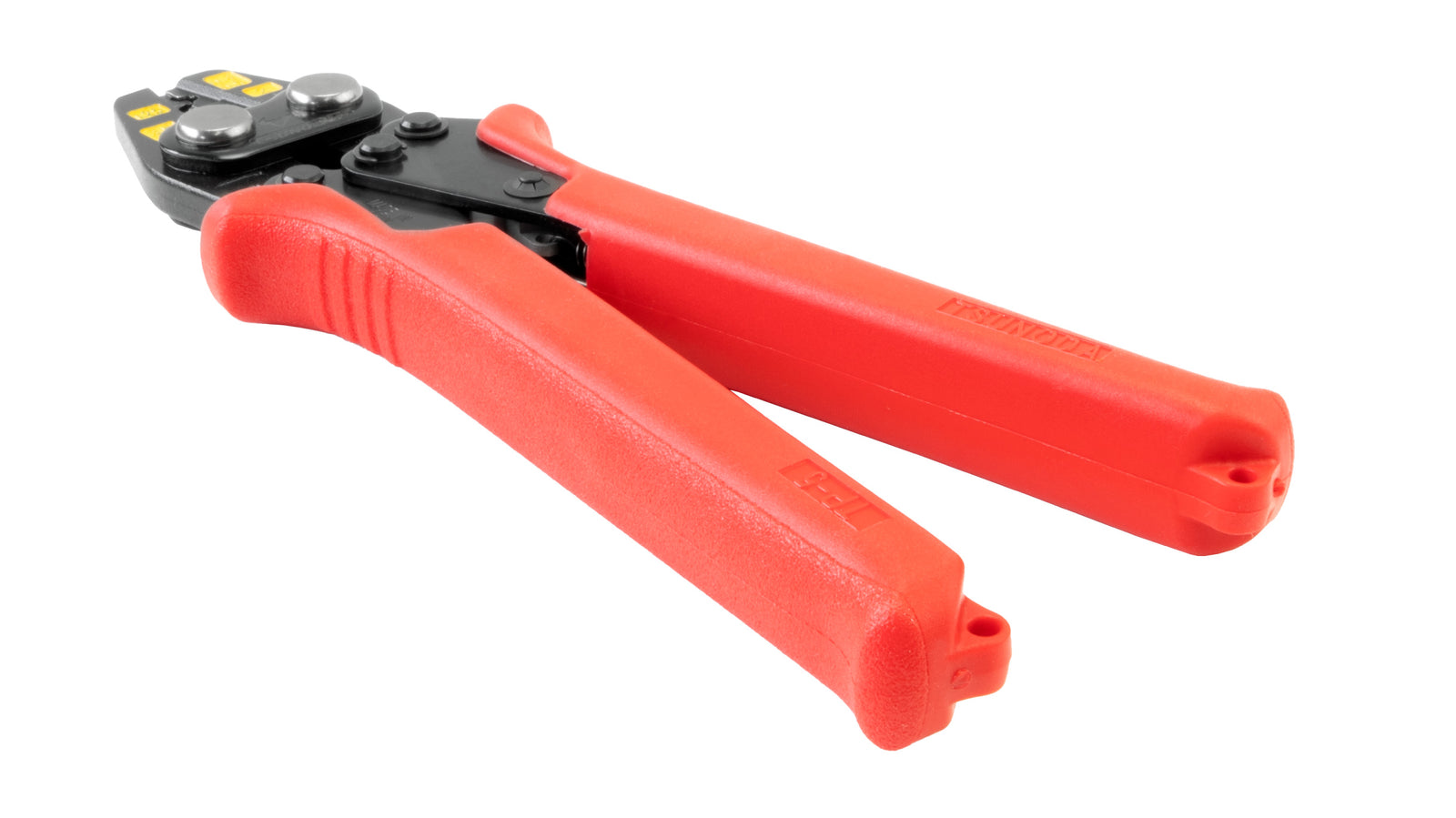

ツノダ 圧着工具 裸圧着端子・裸圧着スリーブ 0.3/0.5/1.25/2/3.5/5.5mm2 【TP-5S】
製品紹介動画
スペック

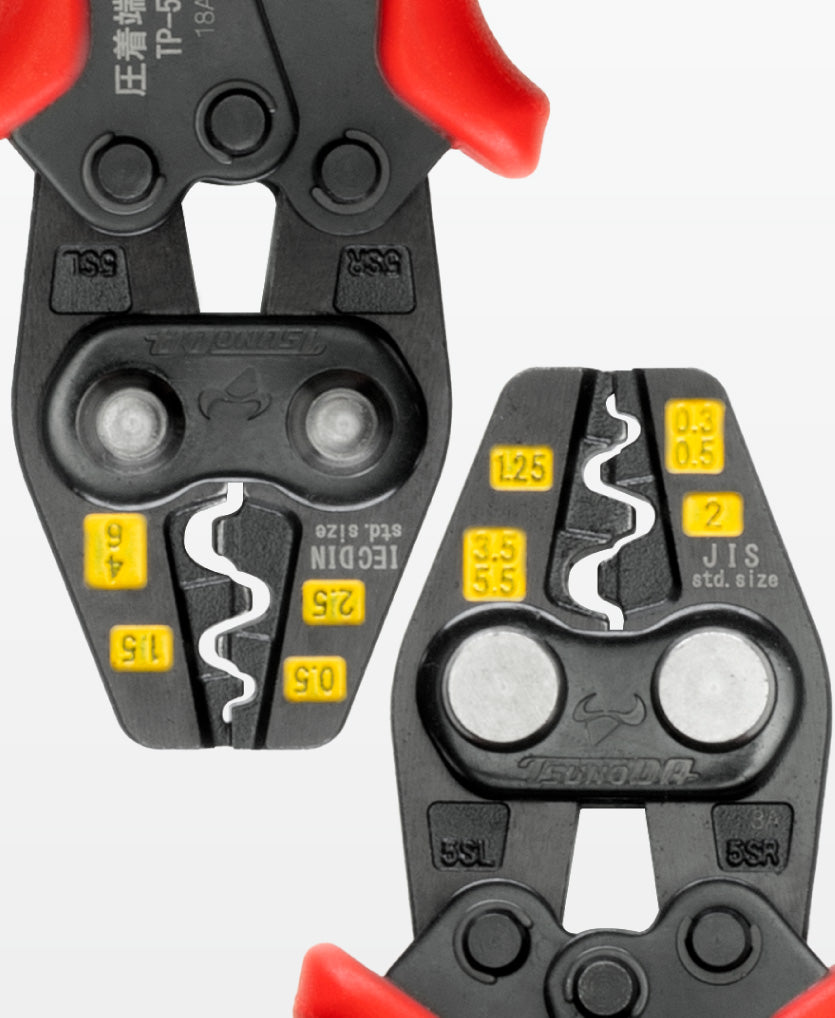

| 圧着マーク | 端子・スリーブ呼び寸法 | 電線抱合容量（mm2） | ||
| JIS表示 | IEC・DIN表示 | |||
| 組合せ | 0 | 0.3 | - | 0.2～0.5 |
| 0.5 | 0.5 | |||
| 1 | 1.25 | 1.5 | 0.25～1.65 | |
| 2 | 2 | 2.5 | 1.04～2.63 | |
| 5 | 3.5 | 4 | 2.63～4.6 | |
| 5.5 | 6 | |||
特長

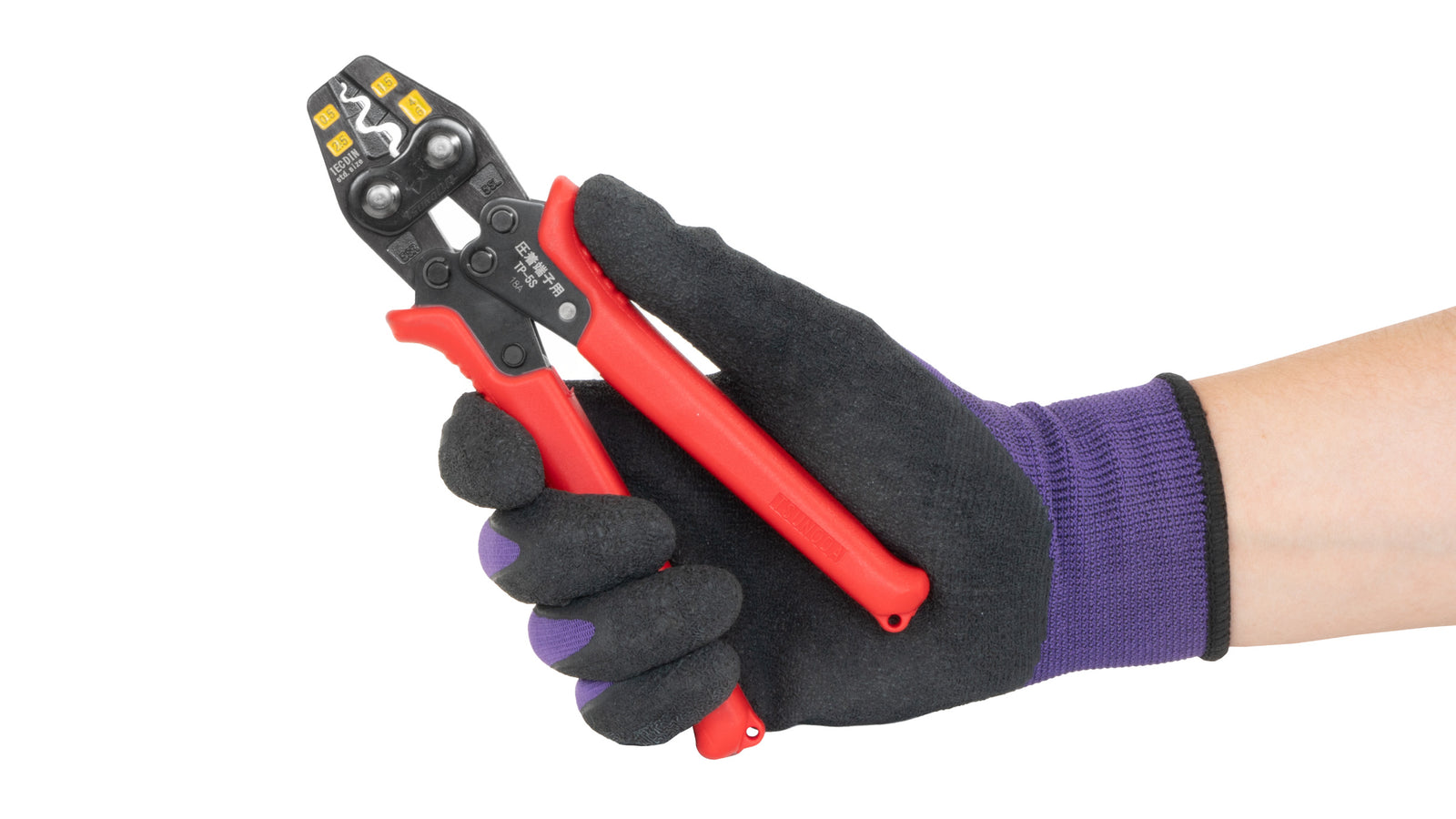

- 軽量・コンパクトタイプ！片手で5.5sq電線の圧着ができます。

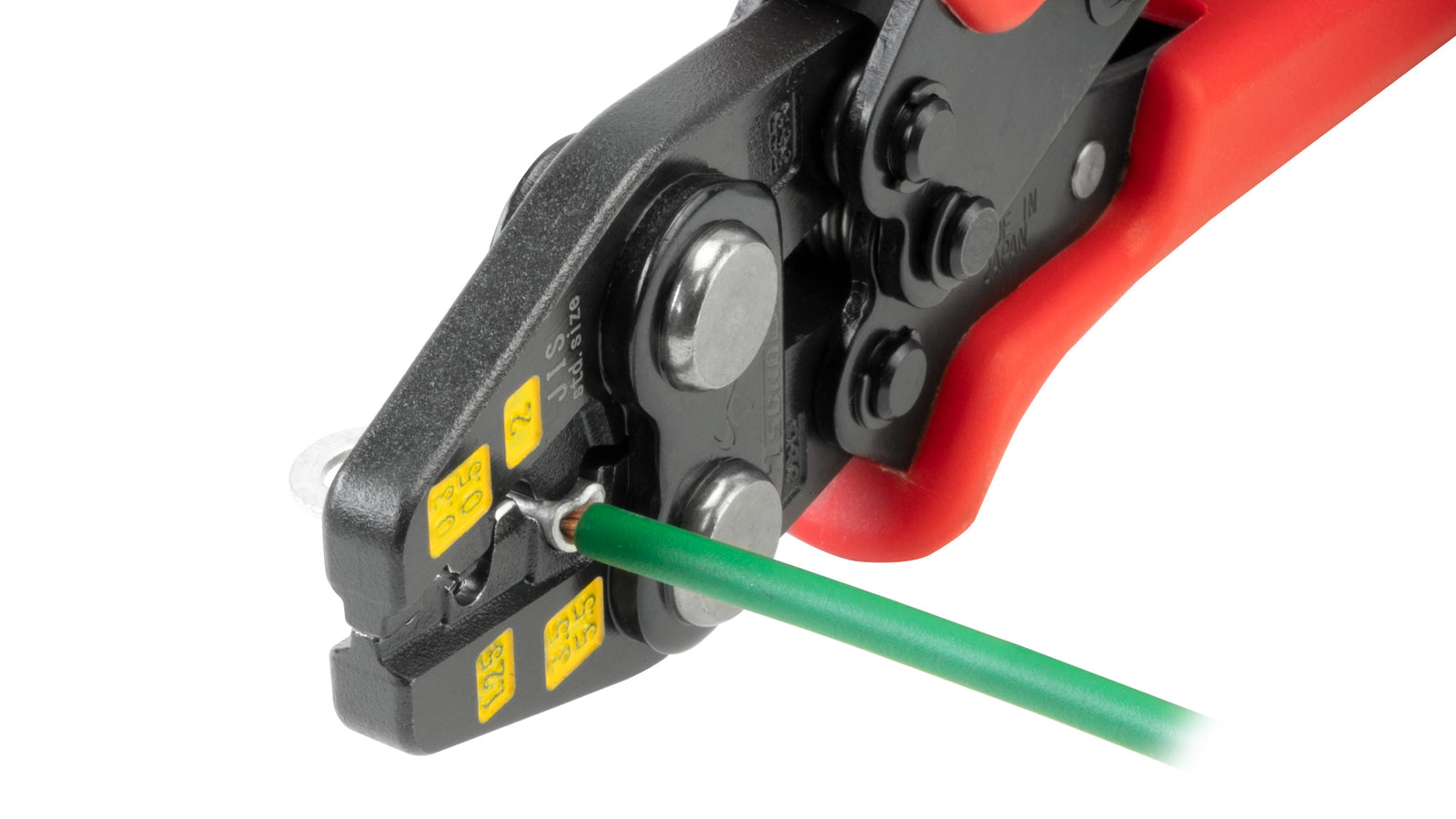

- 仮押え可能で作業がスムーズに。

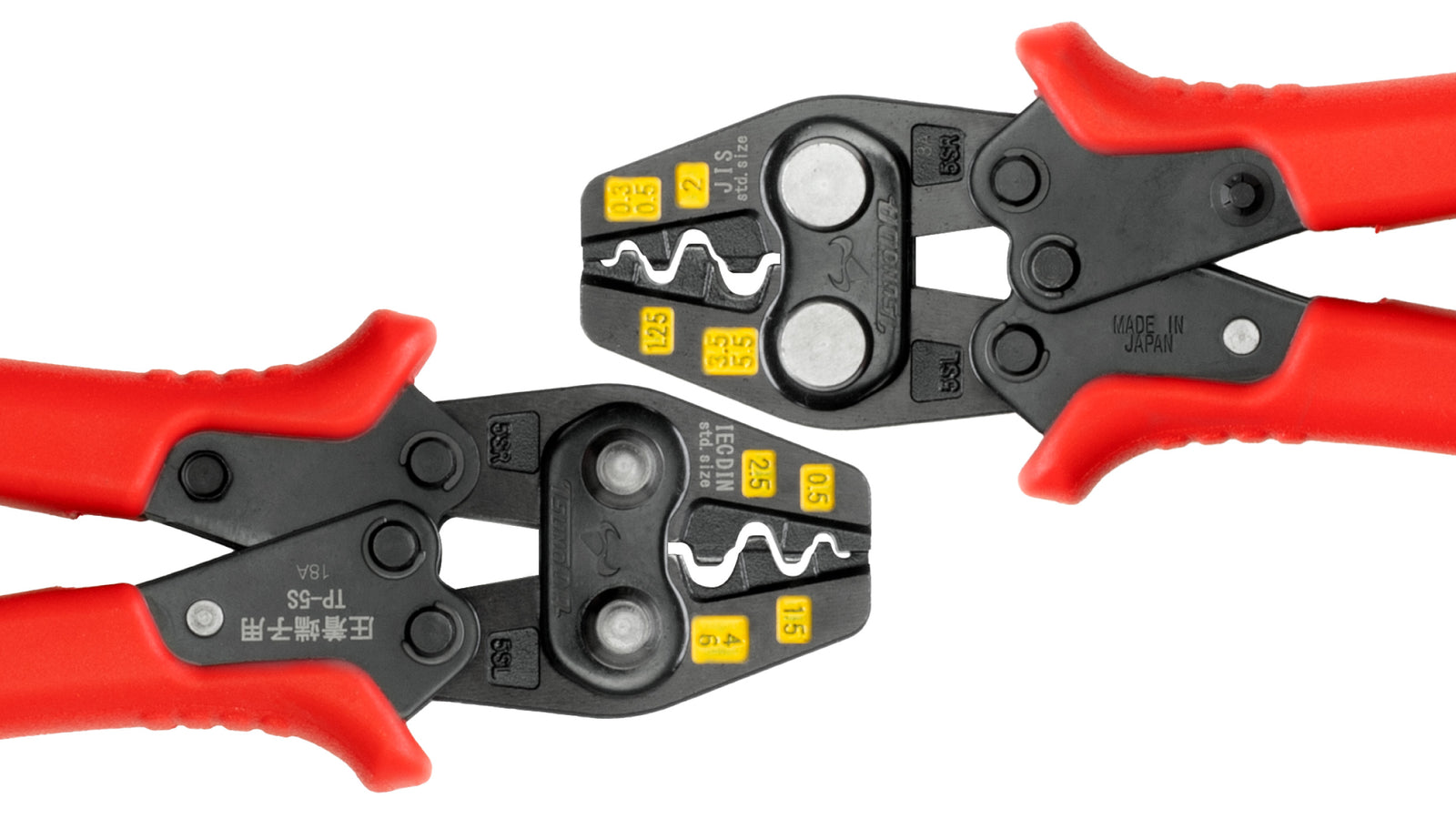

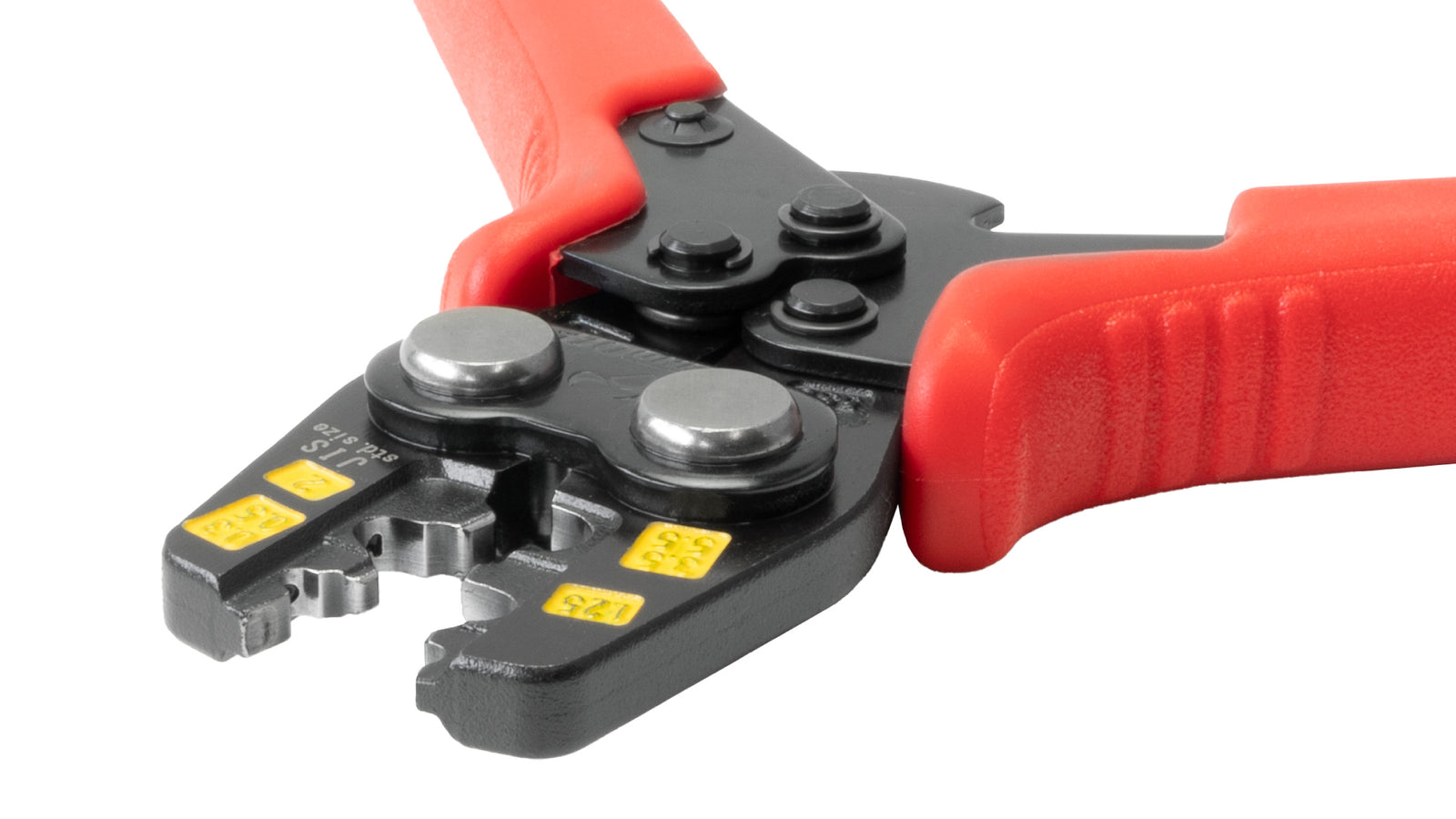

- 両面にカラーマーカーが付いているので、薄暗い場所でもサイズ確認が容易で作業効率ＵＰ！
- トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。
- 圧着が完了しないとハンドルが開かない構造で、ミスを防止します。
- 手に優しいエラストマーグリップにより連続作業も疲れません。

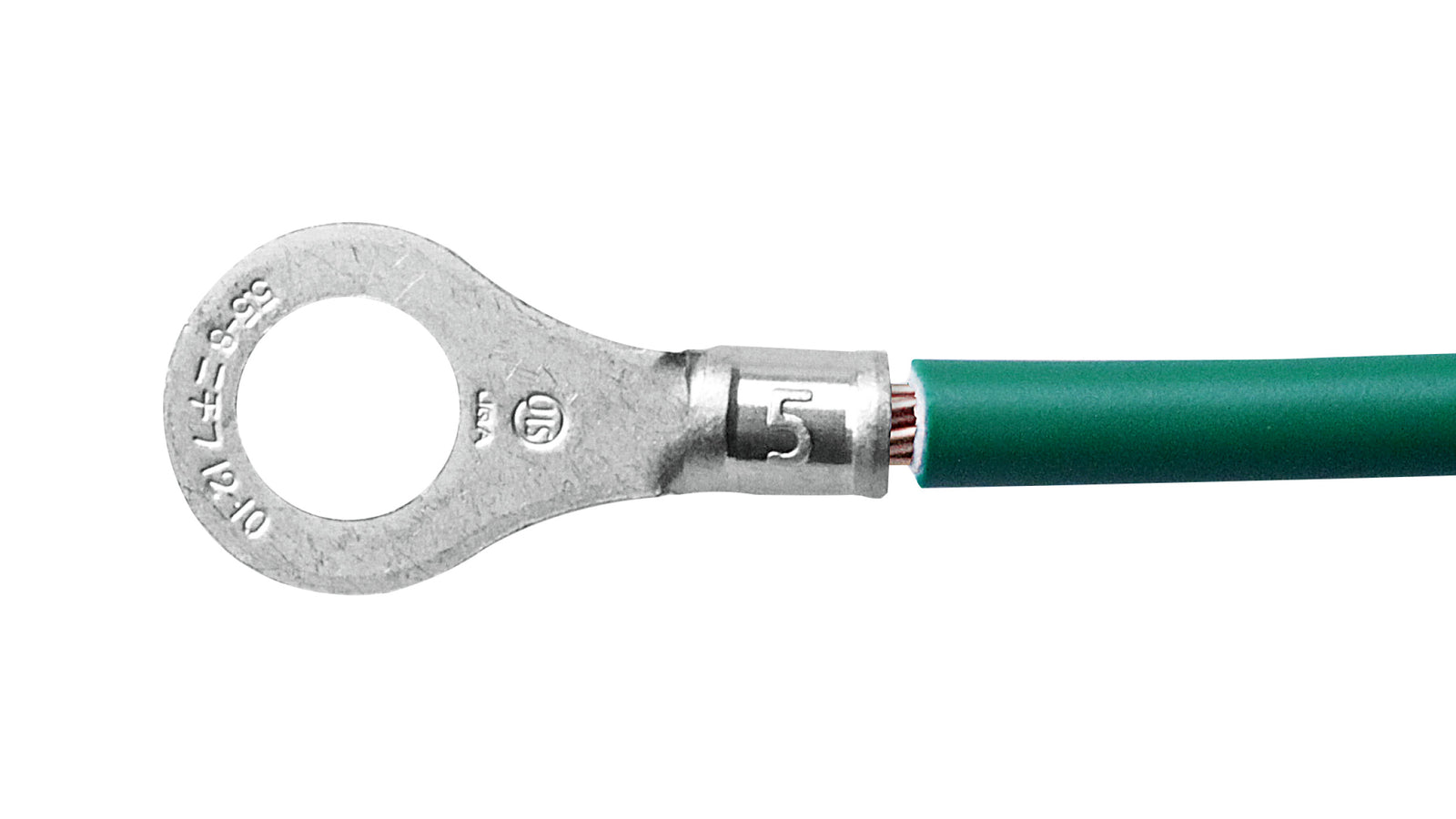

- 精密鋳造で圧着マーククッキリ！
- 安全面への配慮のため、安心の全数検査出荷実施。
- グリップにはストラップ取り付け穴付き！
仕様
| 全長（mm） | 176 |
| 頭部幅（mm） | 37 |

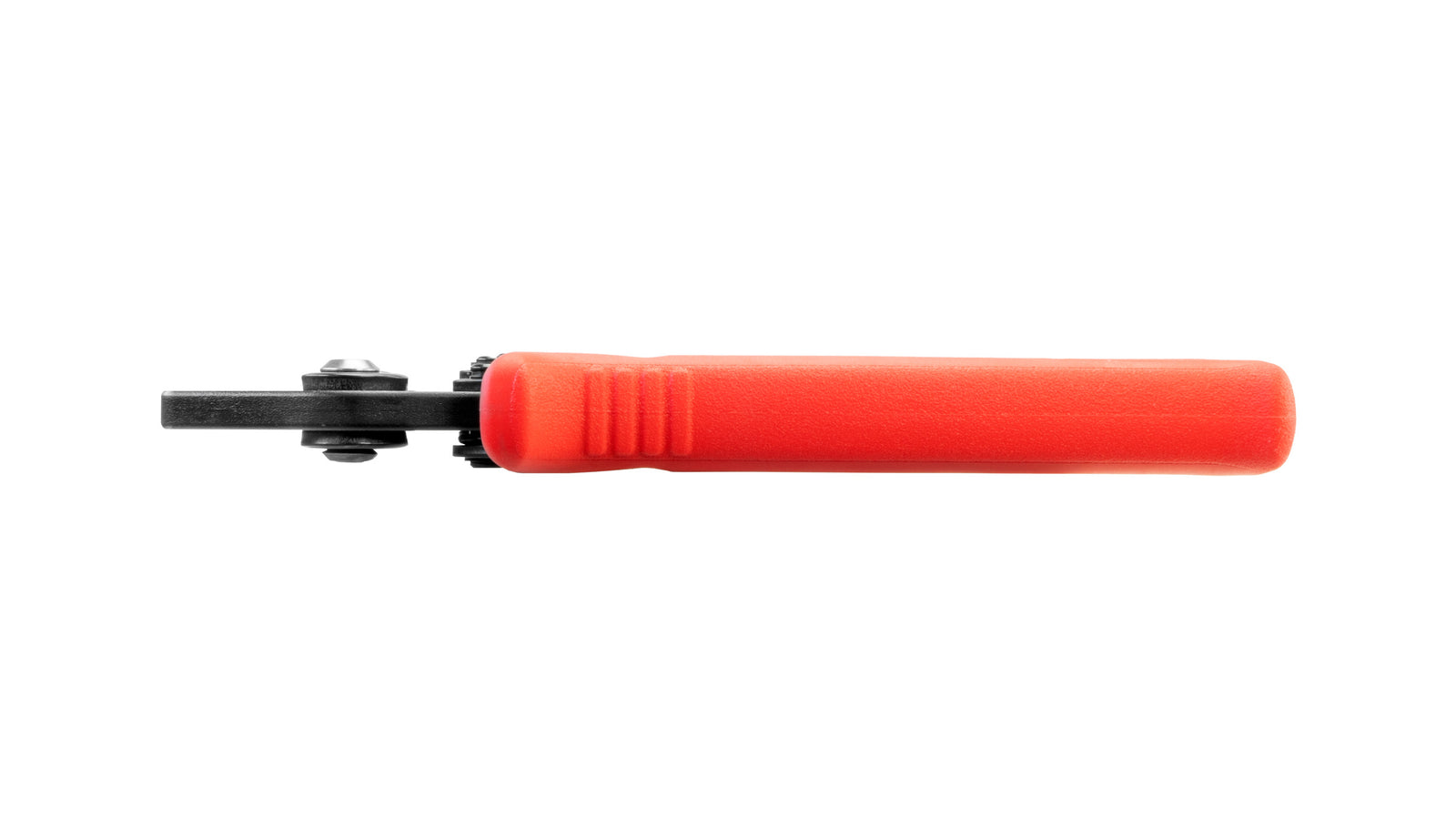

| 頭部厚（mm） | 6 |
| 柄幅（mm） | 65 |
| 重量（g） | 220 |
| JANコード | 4952269113693 |
| 材料 | 機械構造用合金鋼 |
| 頭部硬度 | 42～46HRC |
| ハンドル部硬度 | 46～49HRC |
| 柄被覆 | エラストマー成型グリップ |
| バネ | #TP-S1 ⇒交換部品のご購入はこちら |
| Cリング | #TP-C1 ⇒交換部品のご購入はこちら |
| カラー（スペーサー） | #TP-O ⇒交換部品のご購入はこちら |
| 頭部・ハンドル用連結ピン | #TP-P22 ⇒交換部品のご購入はこちら |
| ハンドル・ハンドル用連結ピン | #TP-P11 ⇒交換部品のご購入はこちら |
