スペック
圧着マーク | 端子・スリーブ呼び寸法(JIS表示) | 電線抱合容量(㎟) | |
組合せ | 1 | 1.25 | 0.25~1.65 |
2 | 2 | 1.04~2.63 | |
5 | 5.5 | 2.63~6.64 |
特長

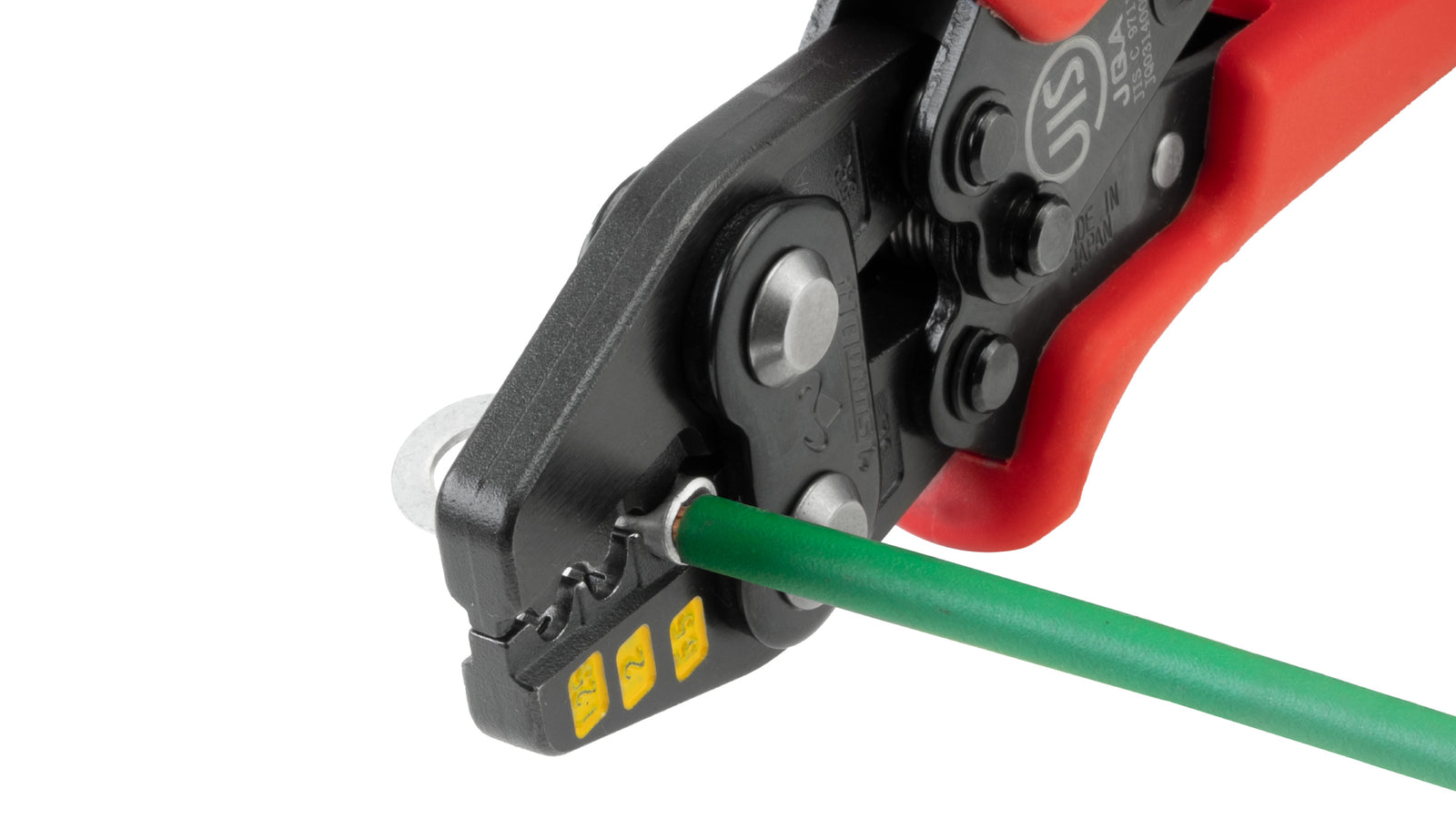

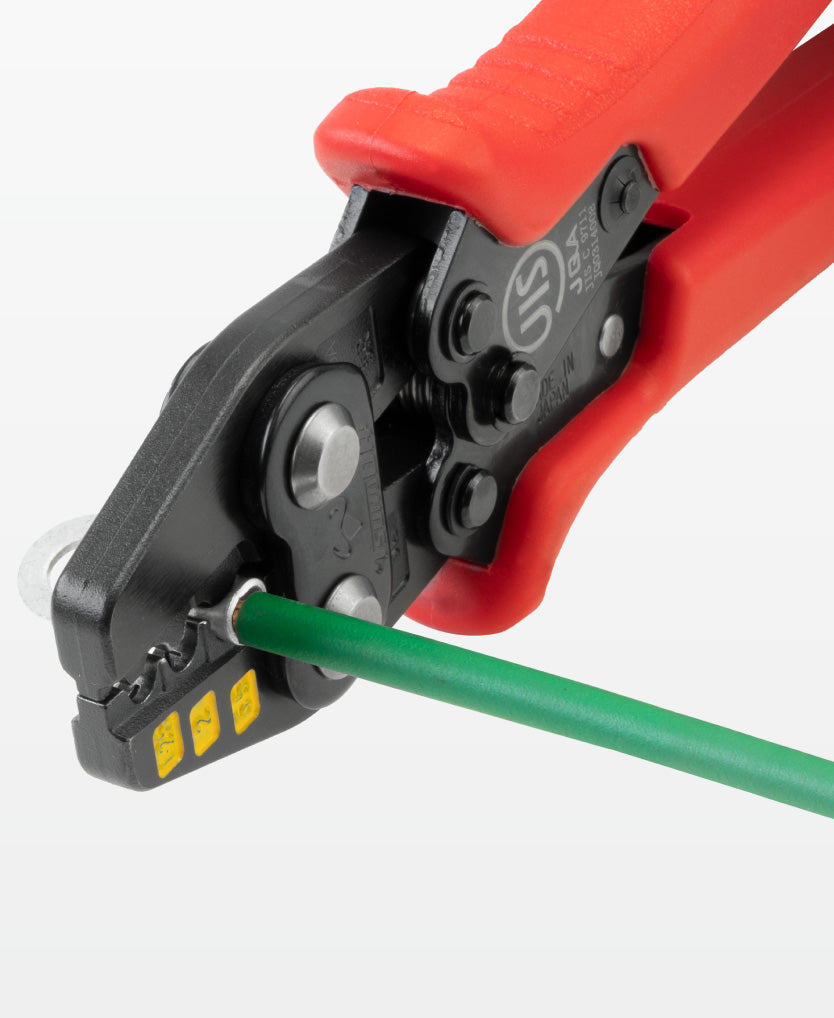

- 軽量・コンパクトタイプ!片手で5.5sq電線の圧着ができます。
- 仮押え可能で作業がスムーズに。

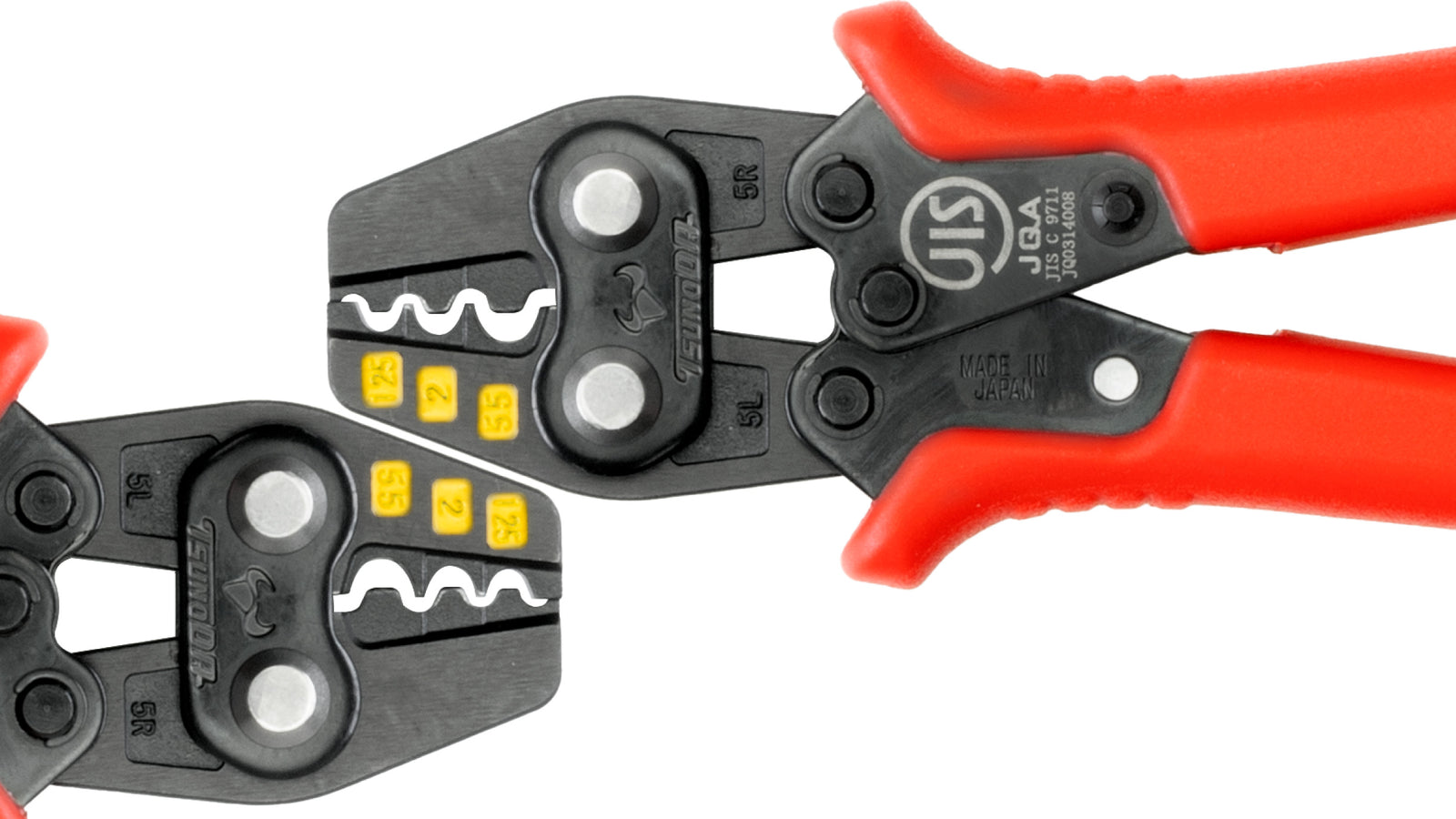

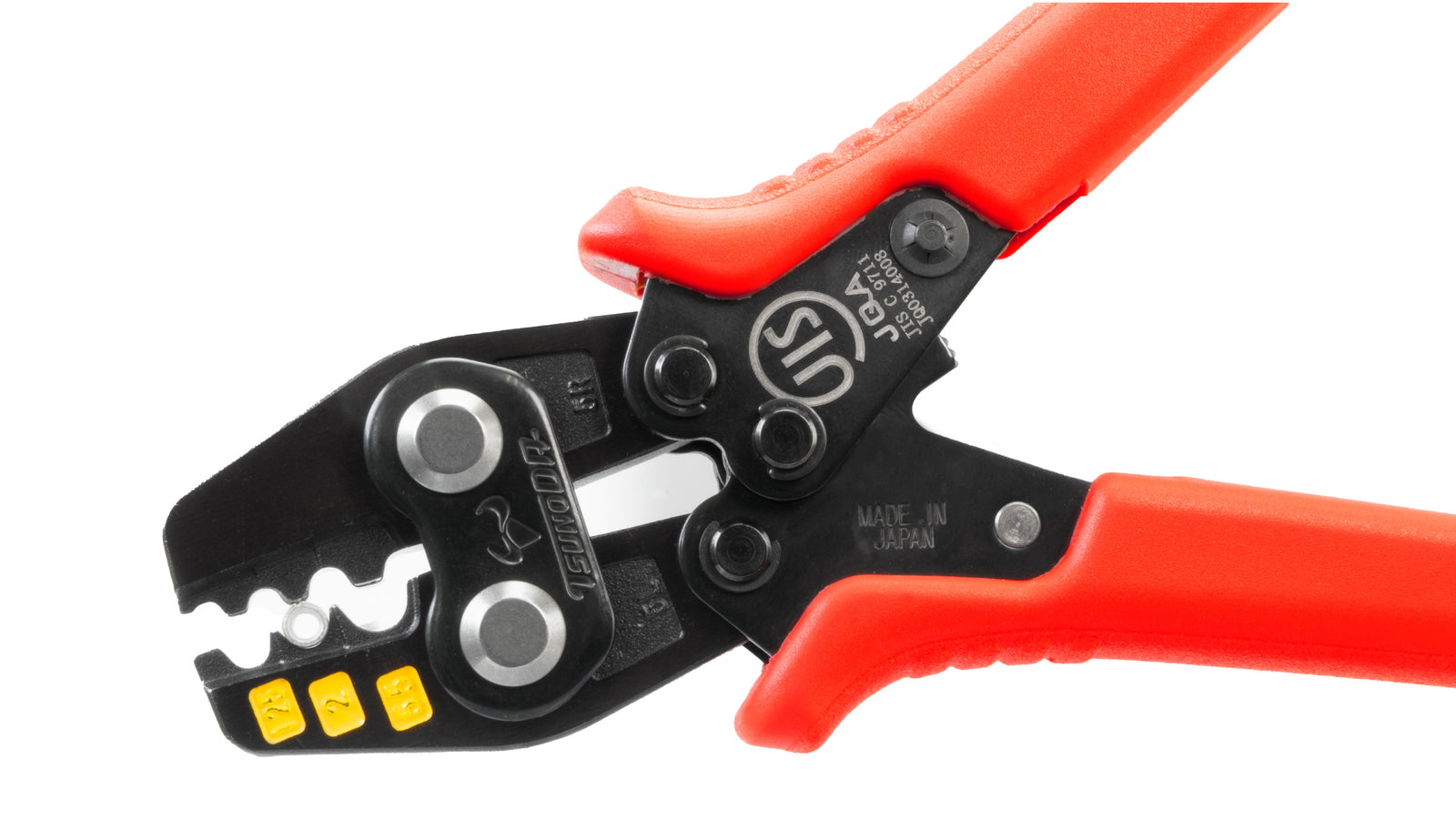

- 両面にカラーマーカーが付いているので、薄暗い場所でもサイズ確認が容易で作業効率UP!
- トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。
- 圧着が完了しないとハンドルが開かない構造で、ミスを防止します。

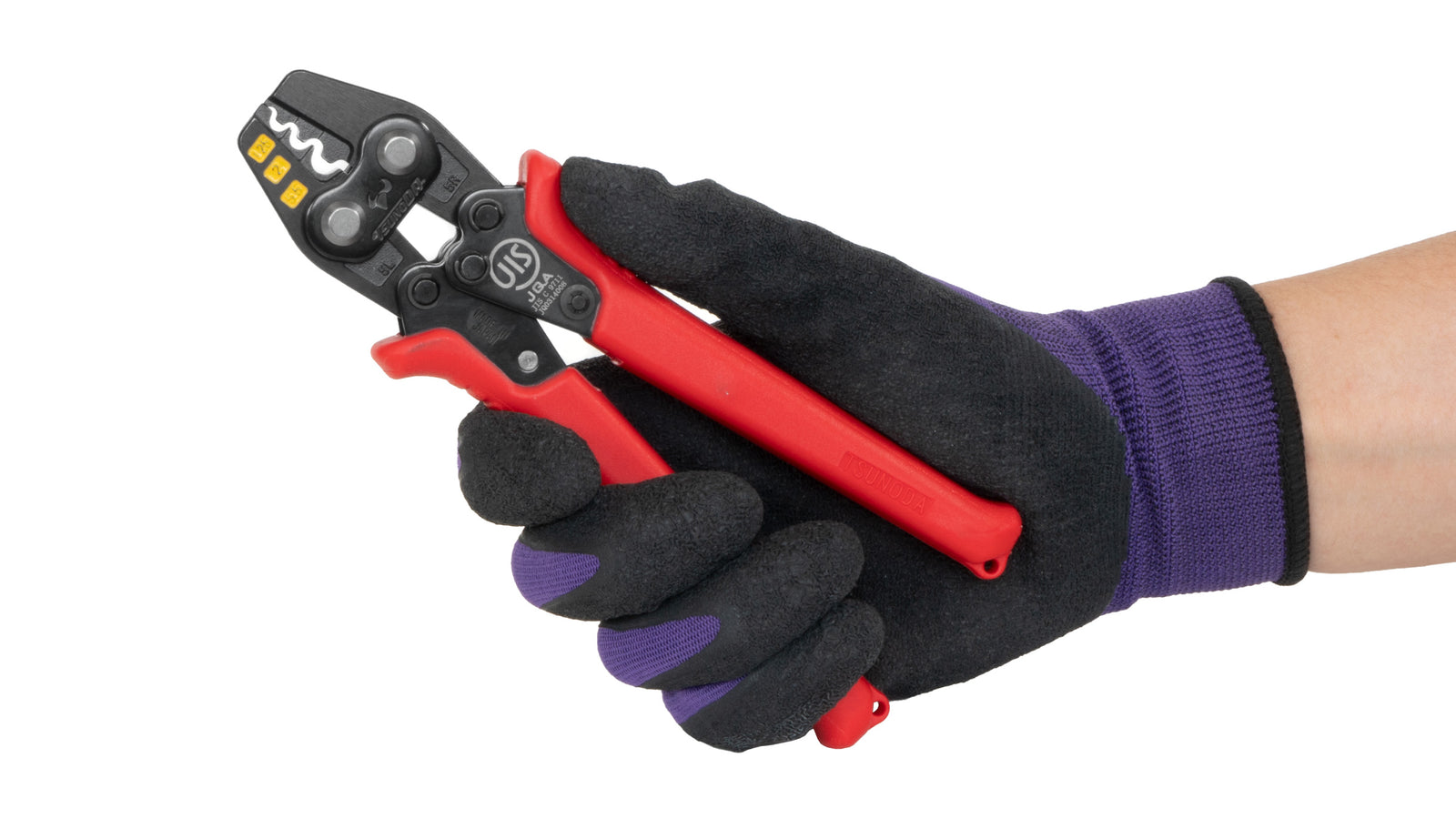

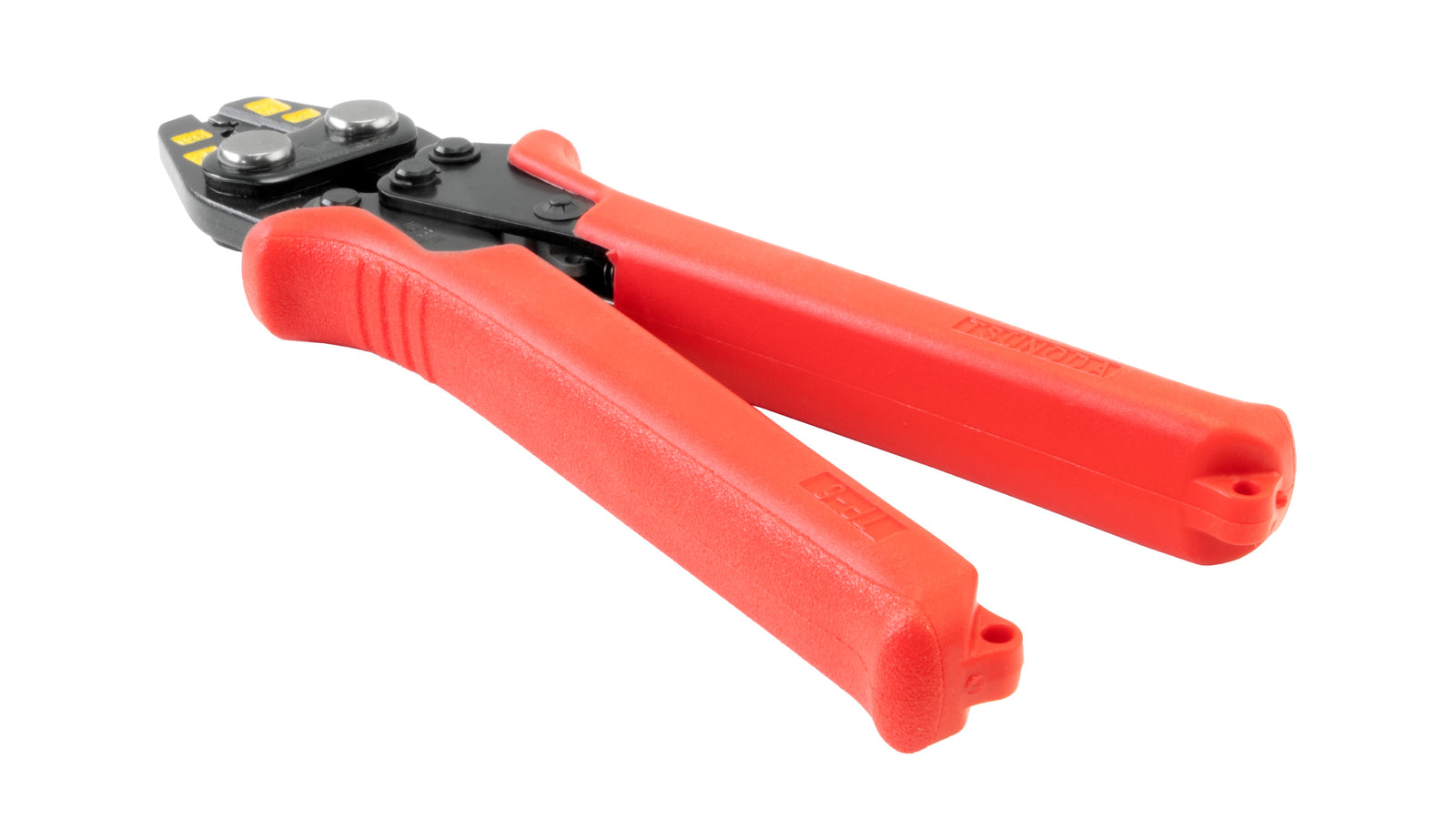

- 手に優しいエラストマーグリップにより連続作業も疲れません。

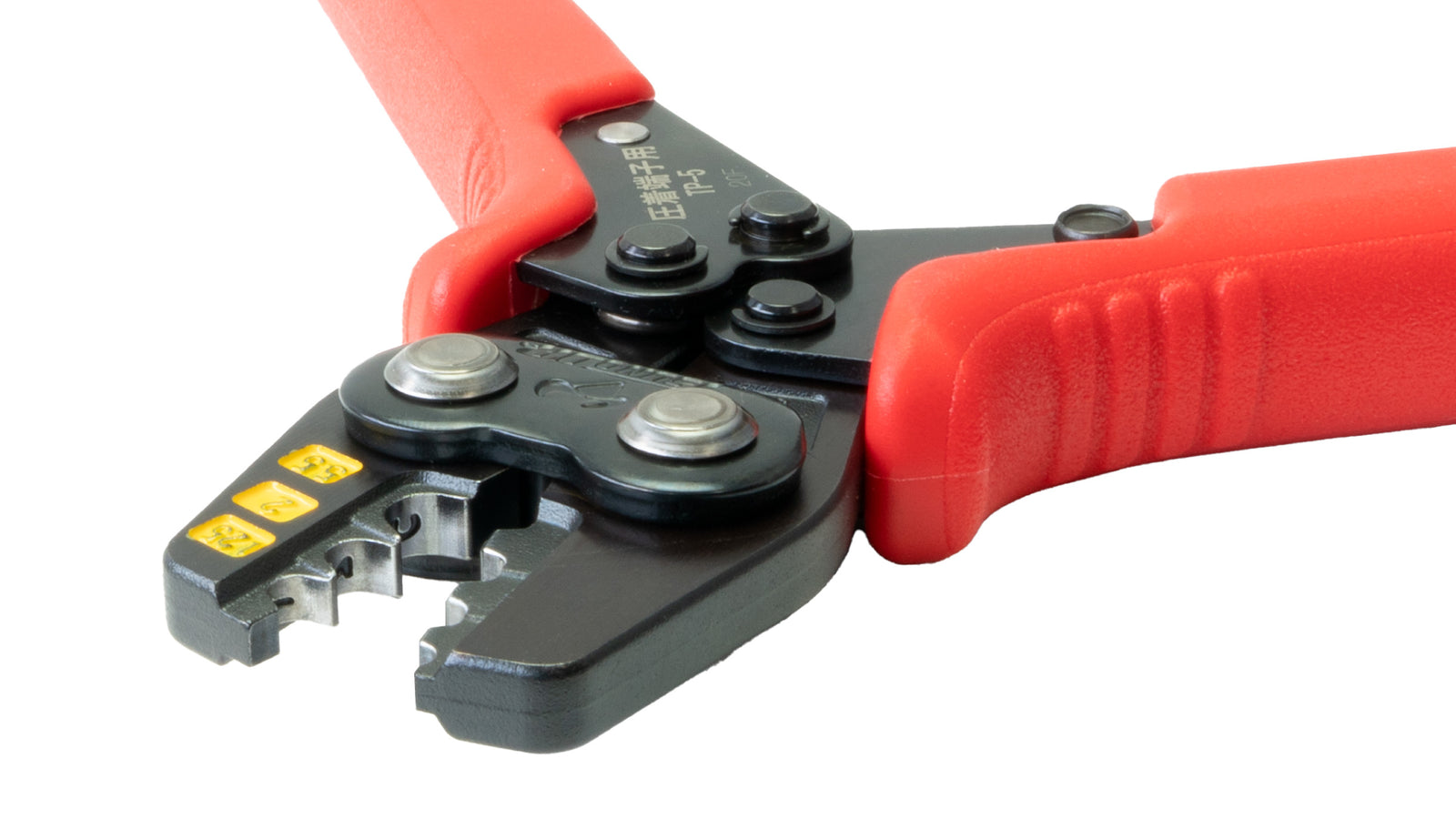

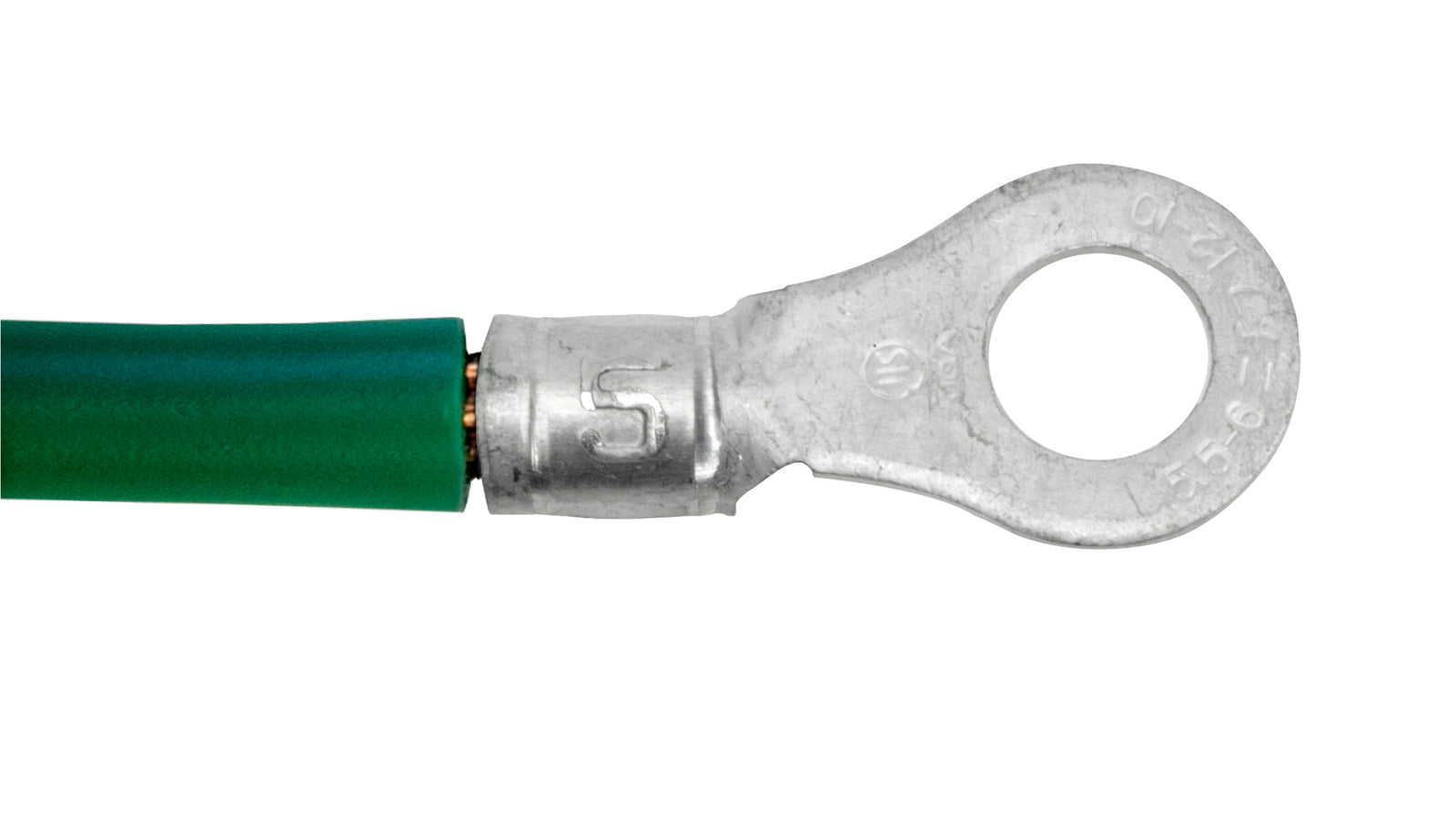

- 精密鋳造で圧着マーククッキリ!
- 安全面への配慮のため、安心の全数検査出荷実施。
- グリップにはストラップ取り付け穴付き!

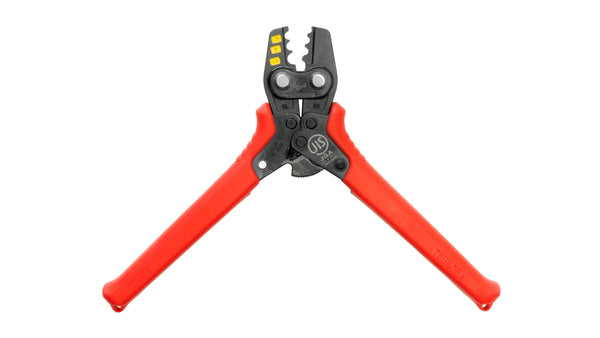

仕様
全長(mm) | 176 |
頭部幅(mm) | 37 |

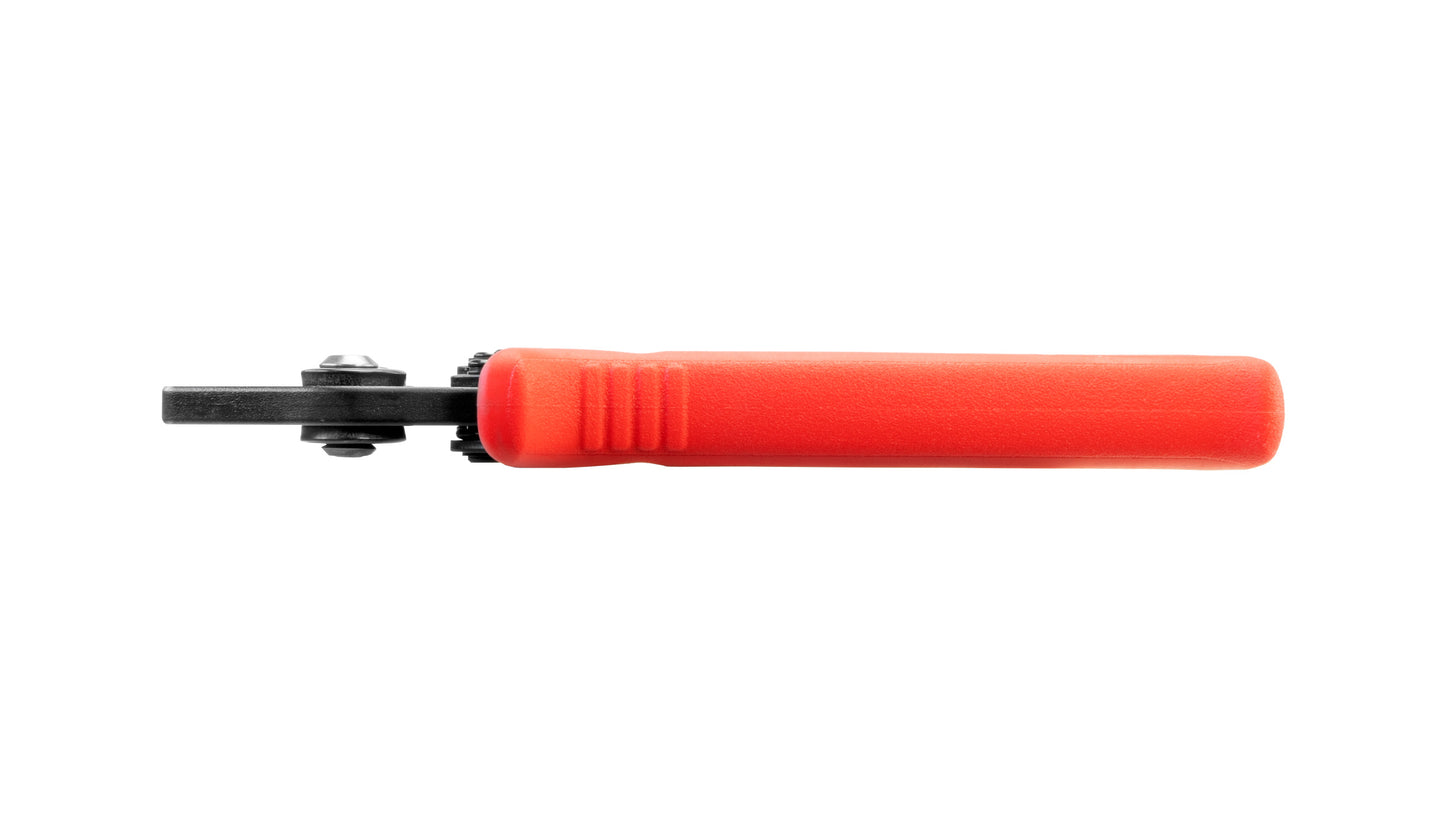

頭部厚(mm) | 6 |
柄幅(mm) | 65 |
重量(g) | 220 |
JANコード | 4952269113679 |
材料 | 機械構造用合金鋼 |
頭部硬度 | 42~46HRC |
ハンドル部硬度 | 46~49HRC |
柄被覆 | エラストマー成型グリップ |
バネ | #TP-S1 ⇒交換部品のご購入はこちら |
Cリング | #TP-C1 ⇒交換部品のご購入はこちら |
カラー(スペーサー) | #TP-O ⇒交換部品のご購入はこちら |
頭部・ハンドル用連結ピン | #TP-P22 ⇒交換部品のご購入はこちら |
ハンドル・ハンドル用連結ピン | #TP-P11 ⇒交換部品のご購入はこちら |
