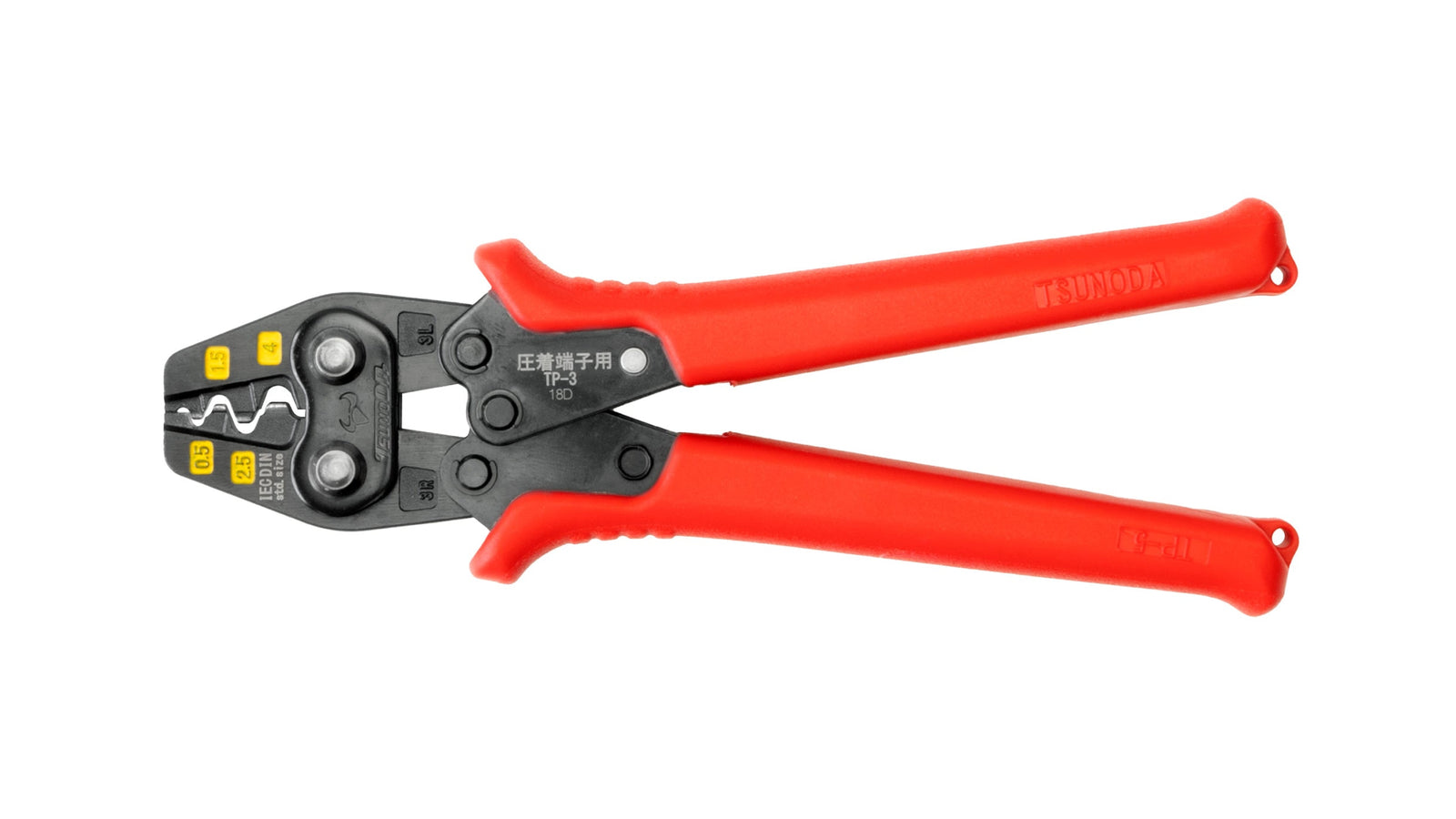

  • ツノダ 圧着工具 裸圧着端子・裸圧着スリーブ 0.5/1.25/2/3.5mm2 【TP-3】

    20%OFF 通常価格 ¥7,618
    販売価格 ¥6,095 税込

    ポイント: - pt 詳細はこちら

    お気に入り

    スペック

    圧着マーク 端子・スリーブ呼び寸法 電線抱合容量(mm2)
    JIS表示 IEC・DIN表示
    組合せ 0 0.5 0.5 0.2~0.5
    1 1.25 1.5 0.25~1.65
    2 2 2.5 1.04~2.63
    3 3.5 4 2.63~4.6

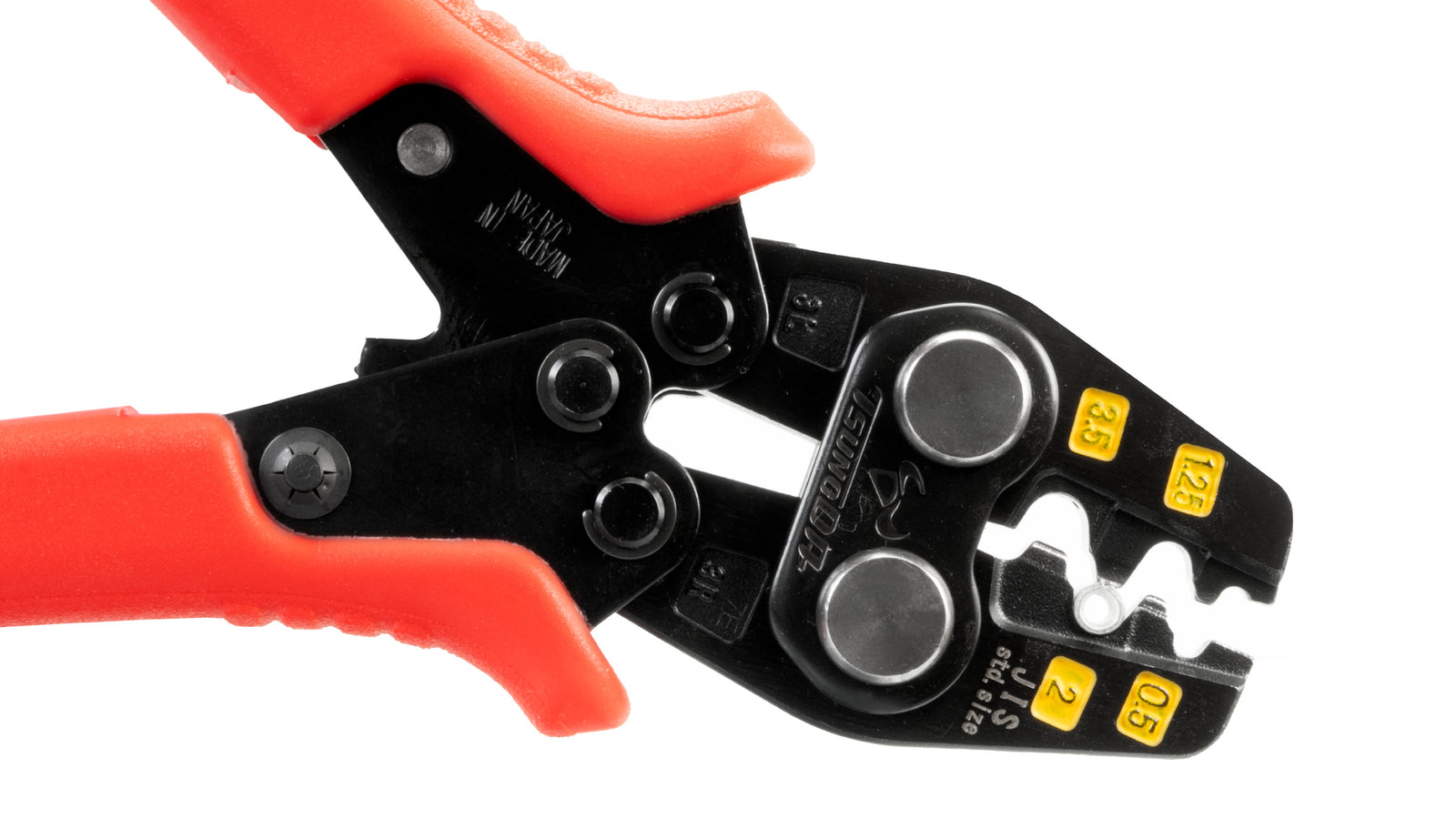

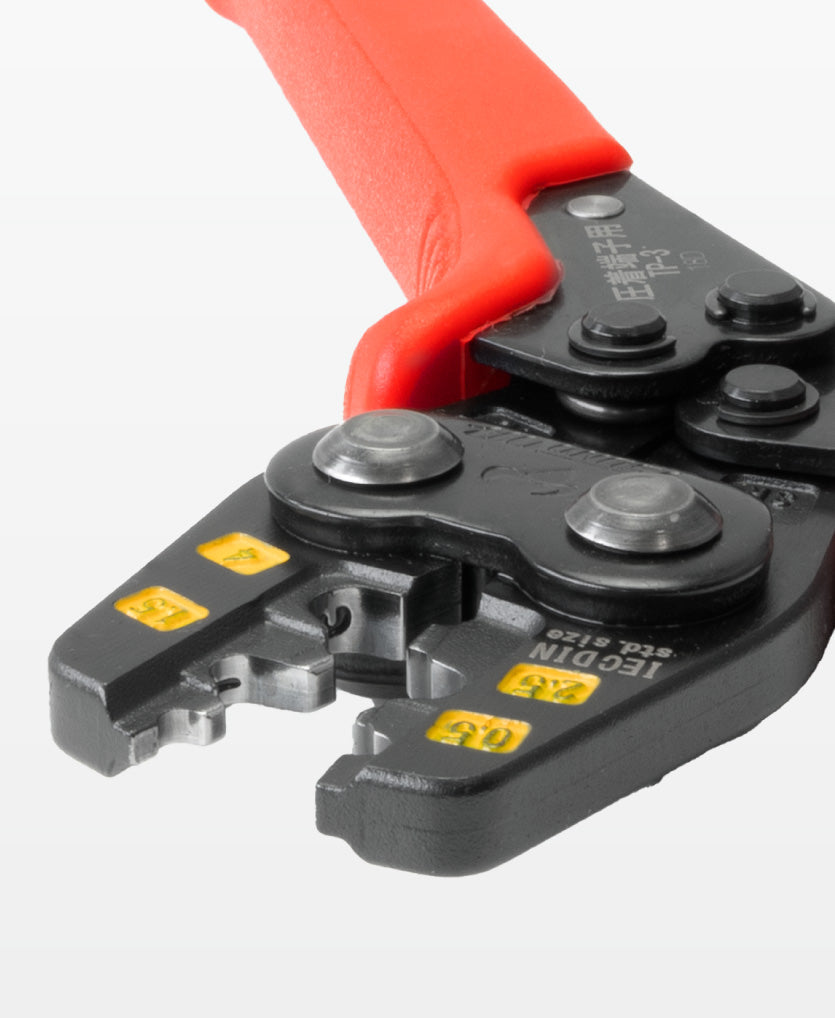

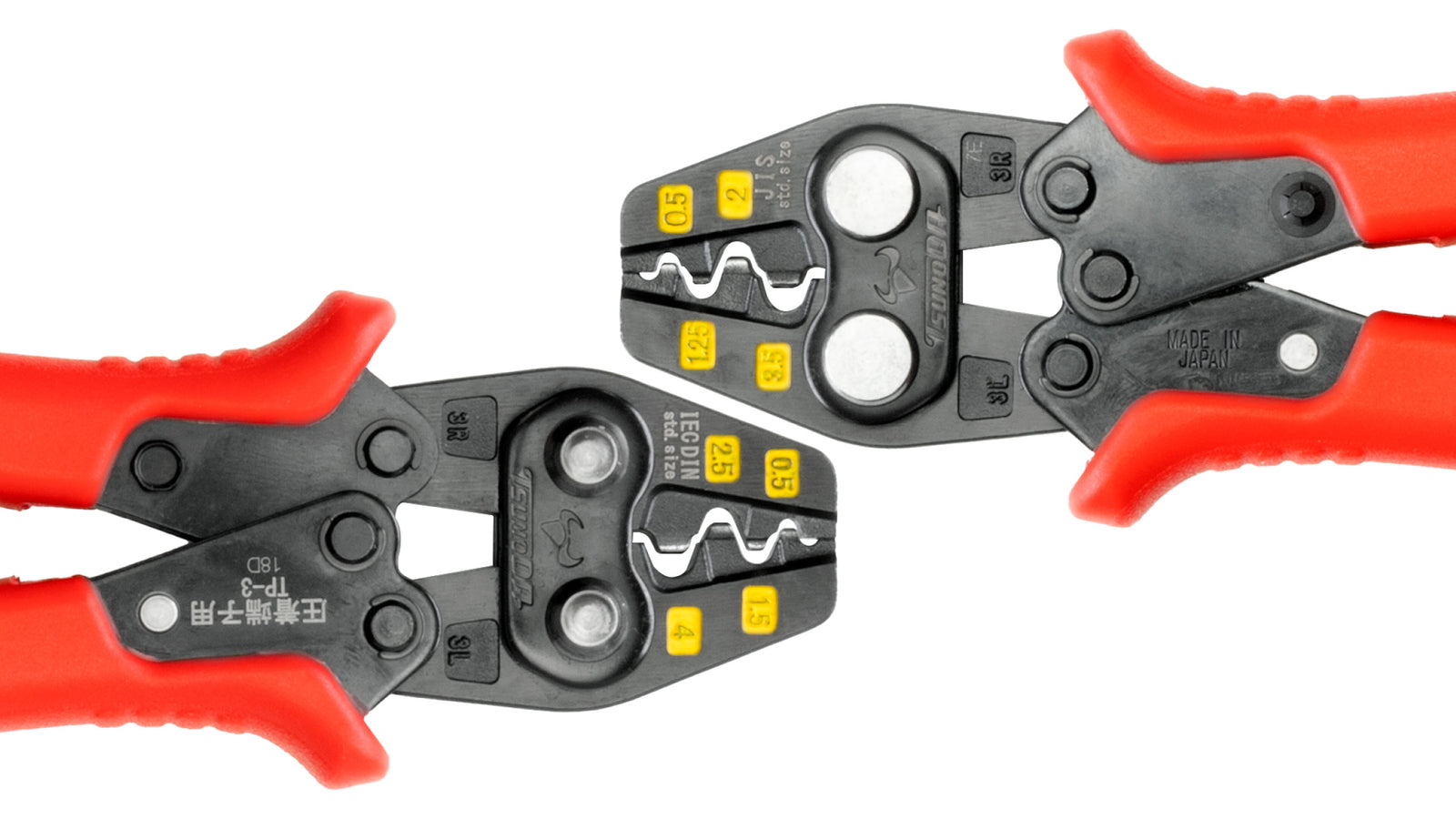

    ※表面にJIS表示、裏面にIEC/DIN表示の端子サイズが刻印されています。

    特長

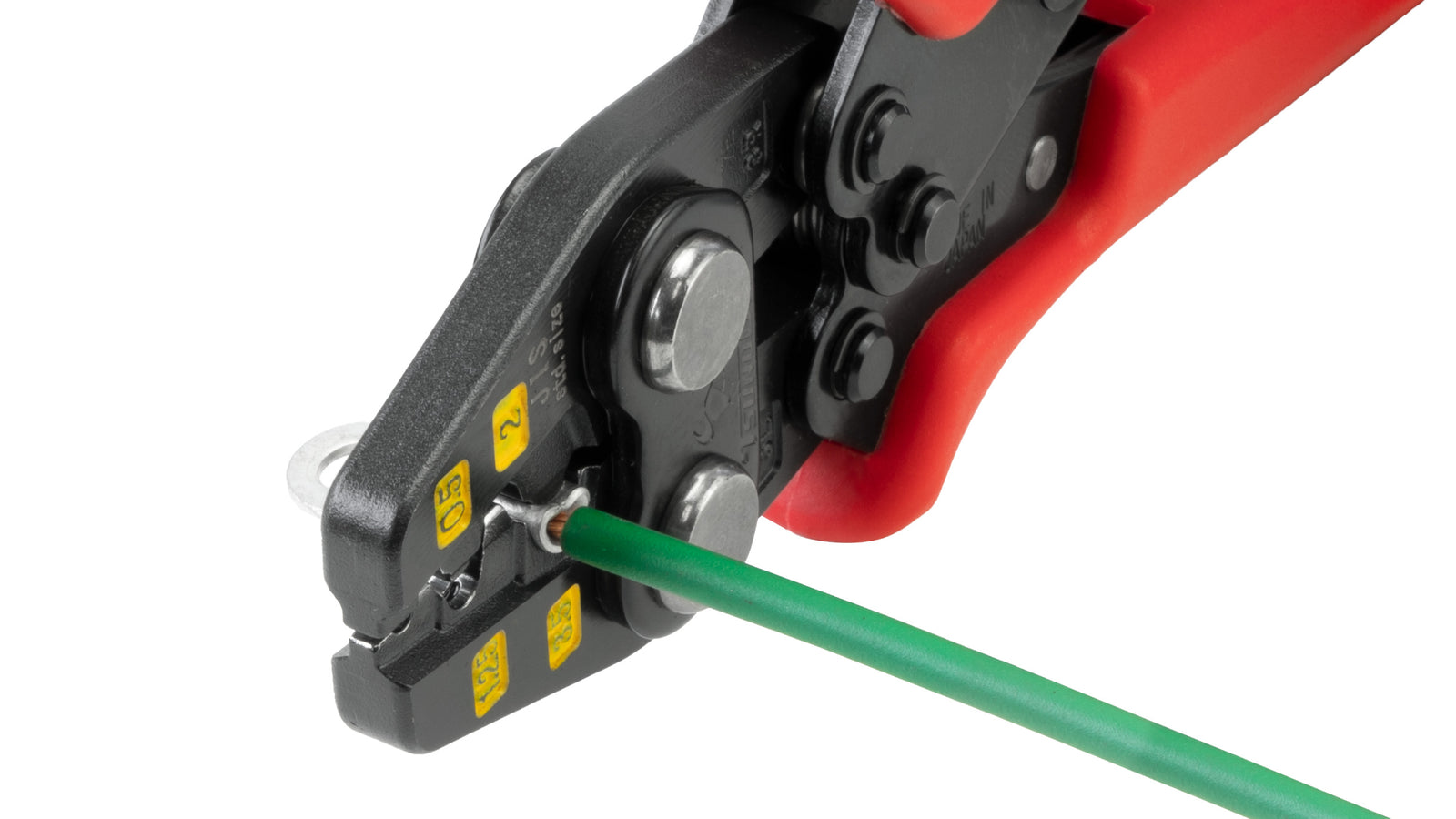

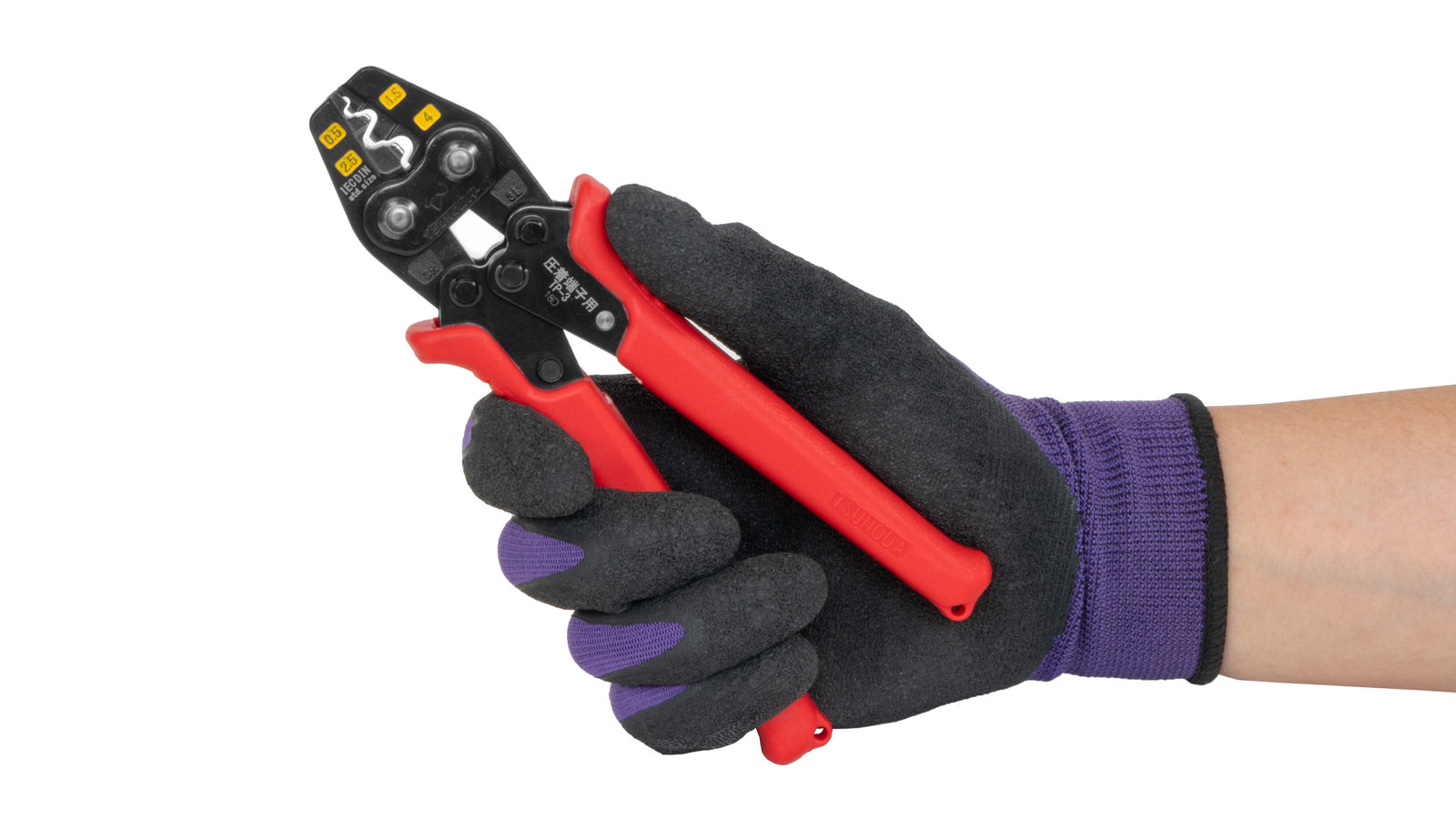

    • 軽量・コンパクトタイプ!片手で電線の圧着ができます。
    • 仮押え可能で作業がスムーズに。

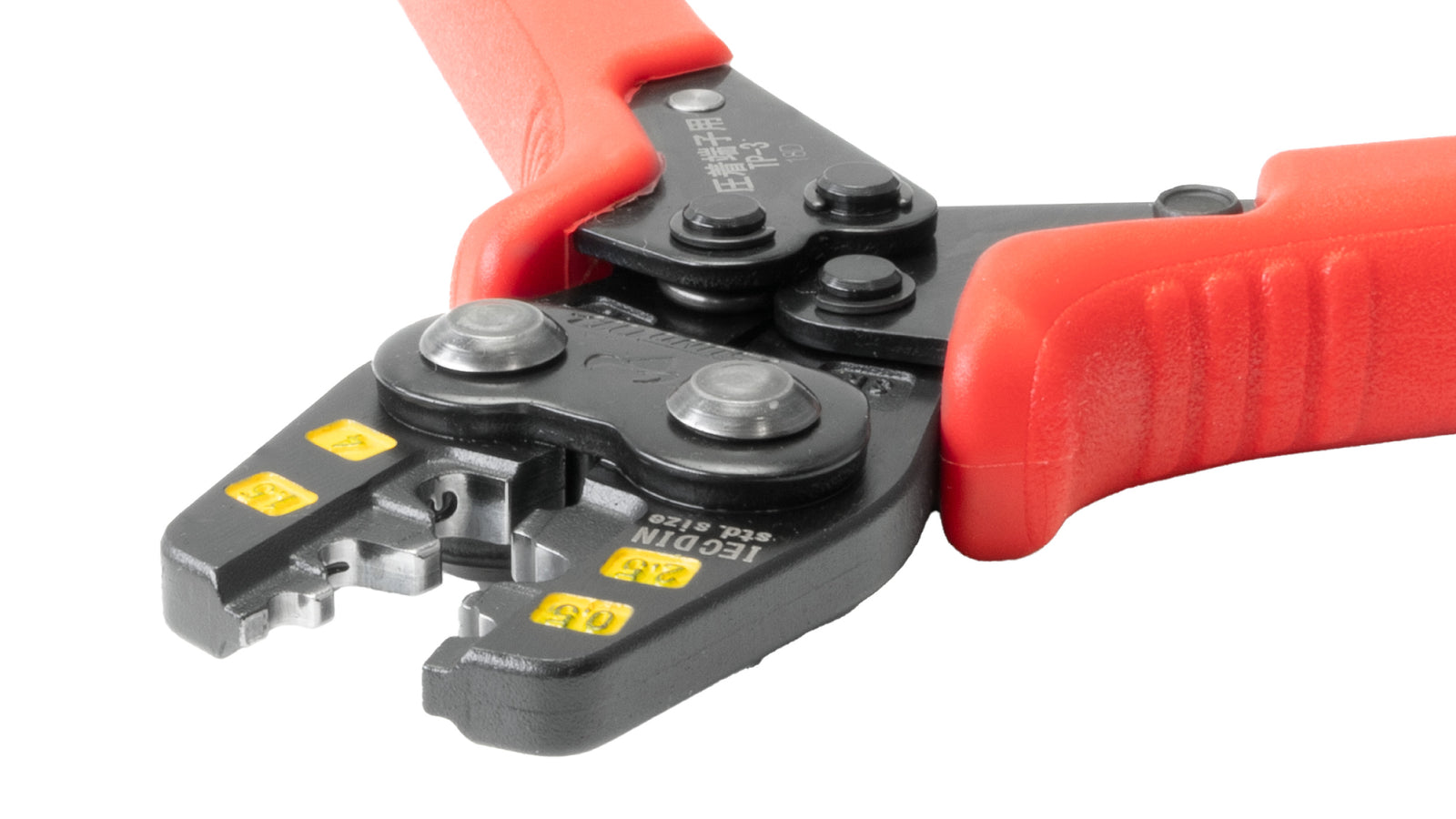

    • 両面にカラーマーカーが付いているので、薄暗い場所でもサイズ確認が容易で作業効率UP!
    • トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。
    • 圧着が完了しないとハンドルが開かない構造で、ミスを防止します。

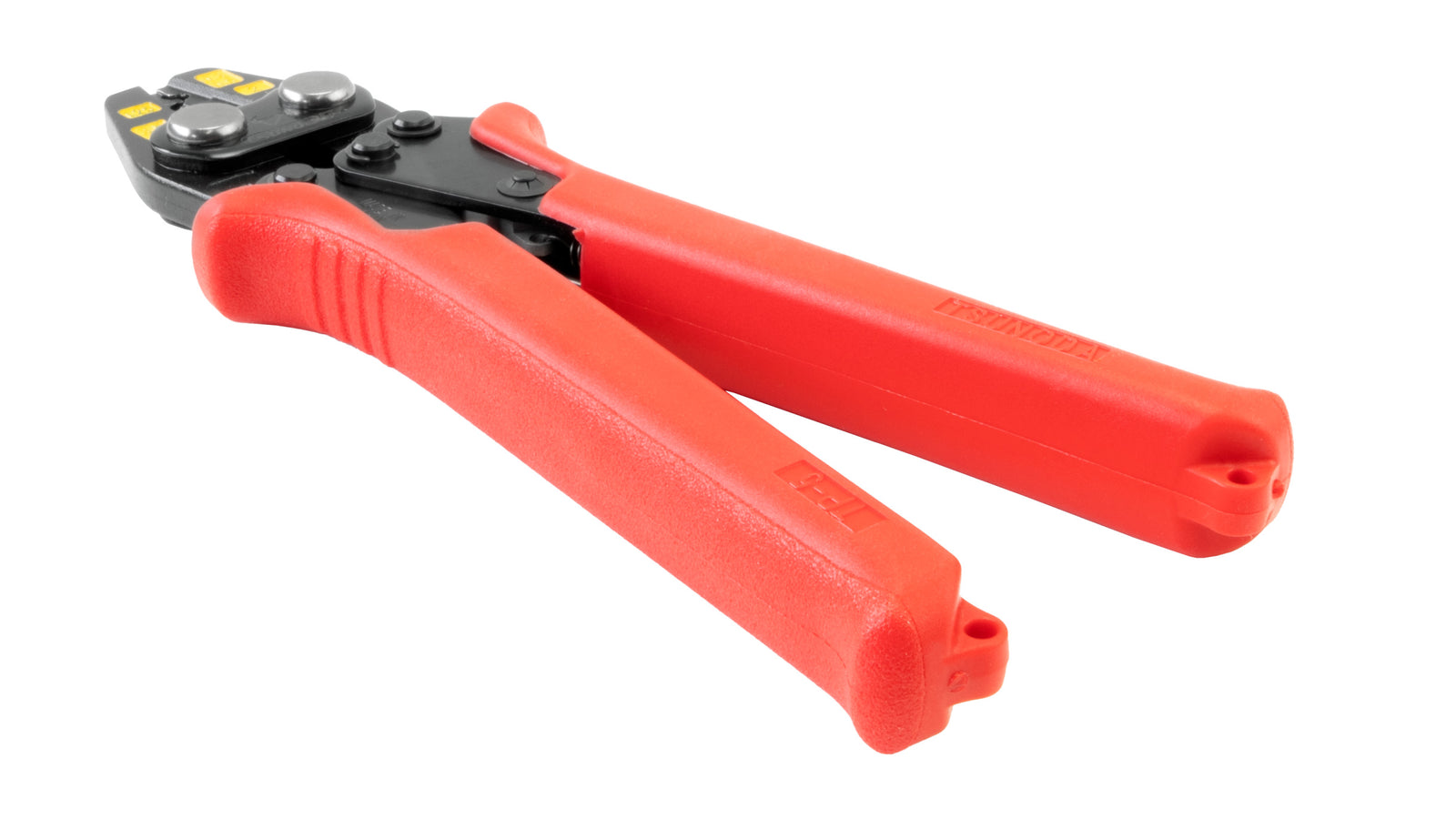

    • 手に優しいエラストマーグリップにより連続作業も疲れません。

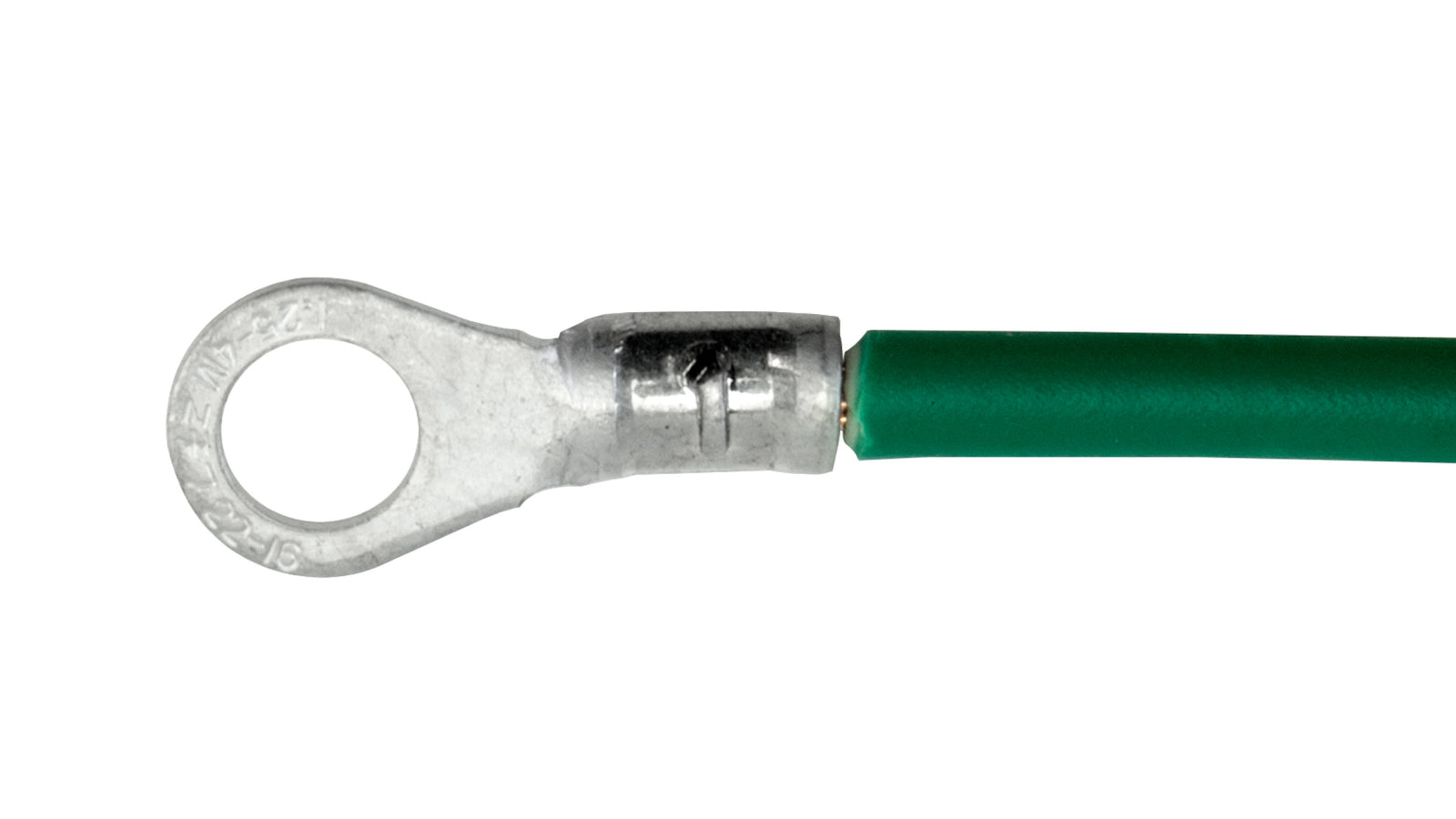

    • 精密鋳造で圧着マーククッキリ!
    • 安全面への配慮のため、安心の全数検査出荷実施。
    • グリップにはストラップ取り付け穴付き!

    仕様

    全長(mm) 176
    頭部幅(mm) 37
    頭部厚(mm) 6
    柄幅(mm) 65
    重量(g) 220
    JANコード 4952269113662
    材料 機械構造用合金鋼
    頭部硬度 42~46HRC
    ハンドル部硬度 46~49HRC
    柄被覆 エラストマー成型グリップ
    バネ #TP-S1 ⇒交換部品のご購入はこちら
    Cリング #TP-C1 ⇒交換部品のご購入はこちら
    カラー(スペーサー) #TP-O ⇒交換部品のご購入はこちら
    頭部・ハンドル用連結ピン #TP-P22 ⇒交換部品のご購入はこちら
    ハンドル・ハンドル用連結ピン #TP-P11 ⇒交換部品のご購入はこちら
