スペック
| 六角径(mm) | 六角穴付きボルト | 六角穴付止めネジ | 六角穴付ボタンボルト | 六角穴付皿ボルト |
 |
 |
 |
 |
|
| 1.5 | M1.6 M2 | M3 | - | - |
| 2.0 | M2.5 | M4 | M3 | M3 |
| 2.5 | M3 | M5 | M4 | M4 |
| 3.0 | M4 | M6 W1/4 | M5 | M5 |
| 4.0 | M5 | M8 W5/16 | M6 | M6 |
| 5.0 | M6 W1/4 | M10 W3/8 | M8 | M8 |
| 6.0 | M8 W5/16 | M12 W1/2 | M10 | M10 |
| 8.0 | M10 W3/8 | M16 W5/8 | M12 | M12 |
| 10.0 | M12 W1/2 | M20 W3/4 | M16 | M16 |
特長

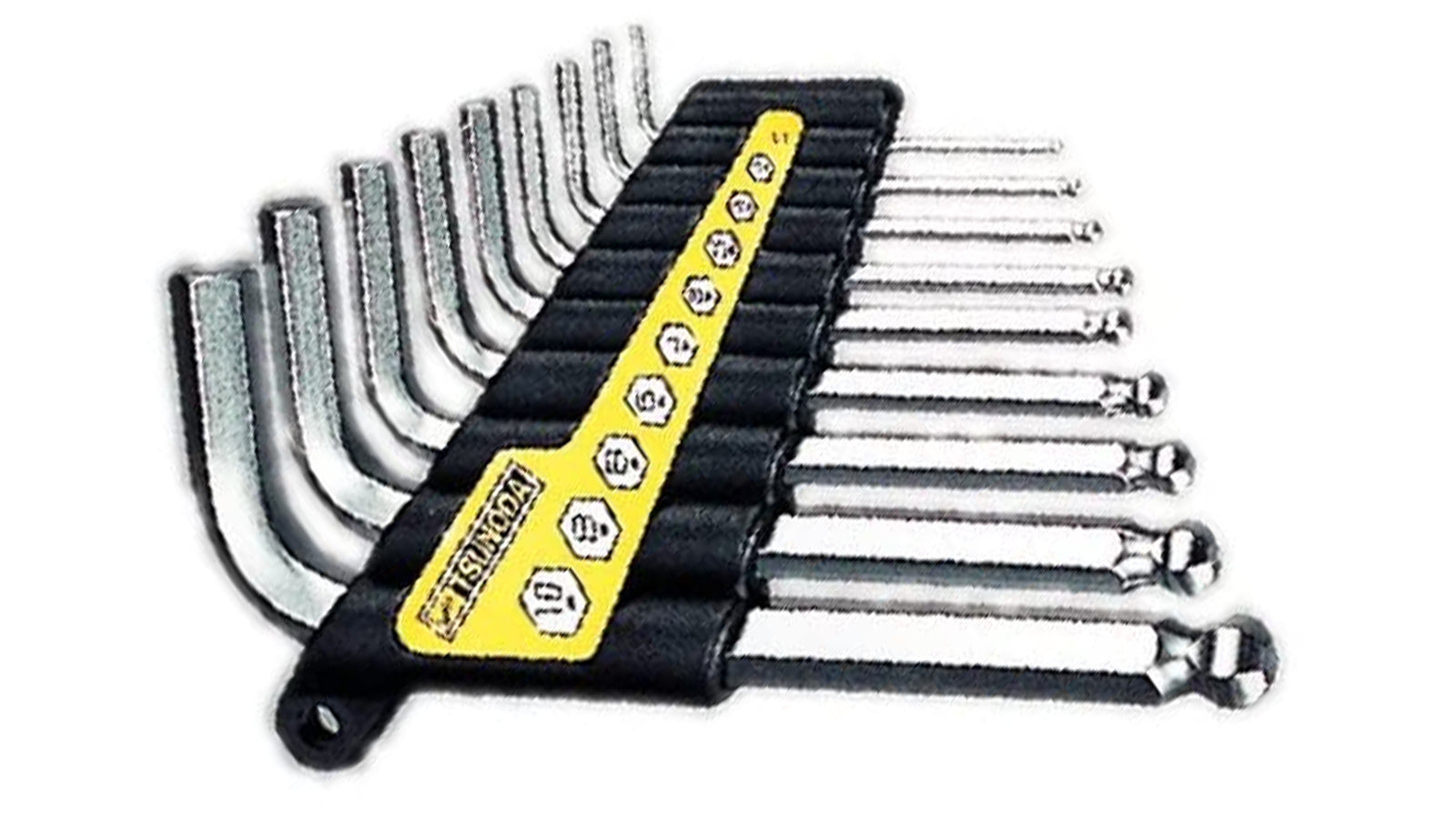

長辺の先端に丸い形の「ボールポイント」加工を施したことで斜めに差し込んだ状態での締め付けを可能にしました。
ボールポイントは接触面が少なく強いトルクを掛けると先端が破損する恐れがありますので、強い締め付けには短辺を使用してください。
ネジに対して最大30°の範囲で仮締めが出来ます。
仕様
| JANコード | 4952269648027 |
| 六角(mm) | H×L(mm) | 重量(g) | 保証トルク | |
| N・m | kgf・cm | |||
| 1.5 | 14×51 | 3 | 0.82 | 8.36 |
| 2.0 | 16×58 | 5 | 1.9 | 19.4 |
| 2.5 | 18×65 | 8 | 3.8 | 38.7 |
| 3.0 | 20×74 | 10 | 6.6 | 67.3 |
| 4.0 | 25×78 | 13 | 16 | 163 |
| 5.0 | 28×89 | 20 | 30 | 306 |
| 6.0 | 32×101 | 35 | 52 | 530 |
| 8.0 | 36×112 | 70 | 120 | 1224 |
| 10.0 | 40×128 | 120 | 220 | 2243 |
※保証トルクは短辺(ボールポイント加工が無い方)のものです。 ※保証トルクを超えるトルクでは使用しないでください。
| 材料 | 専用特殊合金鋼 |
| 焼入れ | 完全無酸化脱炭補正焼入れ |
| 硬度 | 53～61HRC |
| 表面処理 | ハードクロムメッキ |
